Beida TUV-प्रमाणित फोटोभोल्टिक केबलले बाह्य वातावरणीय चुनौतीहरू पार गर्छ। उच्च शुद्धता टिन-प्लेटेड अक्सिजन-रहित तामा र एक विशेष स्ट्र्यान्डिङ प्रक्रिया प्रयोग गर्दै, यसले कम प्रतिरोध र उत्कृष्ट लचकताको गर्व गर्दछ, प्रभावकारी रूपमा विद्युत प्रसारण अस्थिरता र वर्तमान उतार-चढ़ावलाई कम गर्दछ। इन्सुलेशन र म्यान IEC 62930 र EN 50618 जस्ता अन्तर्राष्ट्रिय मापदण्डहरू अनुरूप विकिरणित क्रस-लिंक गरिएको पोलिटेट्राफ्लुरोइथिलिन (PTFE) बाट बनेको छ। यसले -40 ℃ देखि 120 ℃ सम्मको चरम तापमान भिन्नताहरू सामना गर्न सक्छ, साथै उच्च तापक्रम, अल्काली, र एसिडको क्षति, र एसिडको कडा प्रतिरोध प्रदर्शन गर्दछ। बत्ती बुढ्यौली परीक्षण पछि, यसको तन्य शक्ति अवधारण दरले मापदण्डहरू पूरा गर्दछ, यसले मरुभूमि, उच्च र कम भोल्टेज क्षेत्रहरू, र तटीय क्षेत्रहरूमा कडा जलवायु निगरानीको सामना गर्न सक्षम पार्छ।
उच्च मेकानिकल कार्यसम्पादनको लागि मागहरू पूरा गर्न, केबलहरूले डबल-लेयर इन्सुलेशन र सुरक्षात्मक संरचना डिजाइन, केही मोडेलहरू स्टिल टेप आर्मरले सुसज्जित छन्। तिनीहरूले दबाब र प्रभावको लागि उत्कृष्ट प्रतिरोध प्रदर्शन गर्दछ, तिनीहरूलाई विभिन्न बिछाउने विधिहरू जस्तै सीधा दफन, ओभरहेड स्थापना, र कन्ड्युट स्थापनाको लागि उपयुक्त बनाउँदछ, प्रभावकारी रूपमा निर्माण क्षति र मुसाको प्रकोप रोक्न। सबै उत्पादनहरूले ज्वाला retardant परीक्षण पास गरेका छन्, प्रासंगिक सुरक्षा मापदण्डहरू पूरा गर्दै। तिनीहरूले कम धुवाँ र हलोजन-रहित दहन उत्पादन गर्छन्, प्रभावकारी रूपमा आगोको फैलावट रोक्न र फोटोभोल्टिक प्रणालीहरूको लागि बलियो सुरक्षा अवरोध प्रदान गर्दछ।

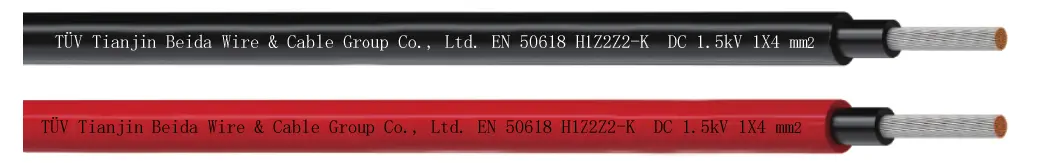

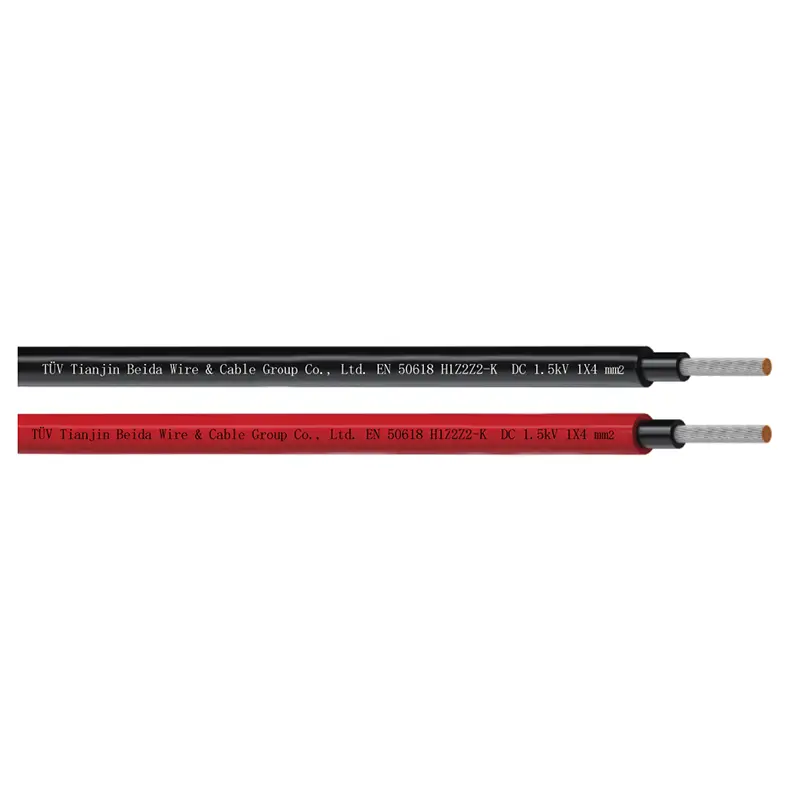

● EN ५०६१८ (H1Z2Z2-K);
● PV-1F 2PfG 1169/08.2007 अनुसार

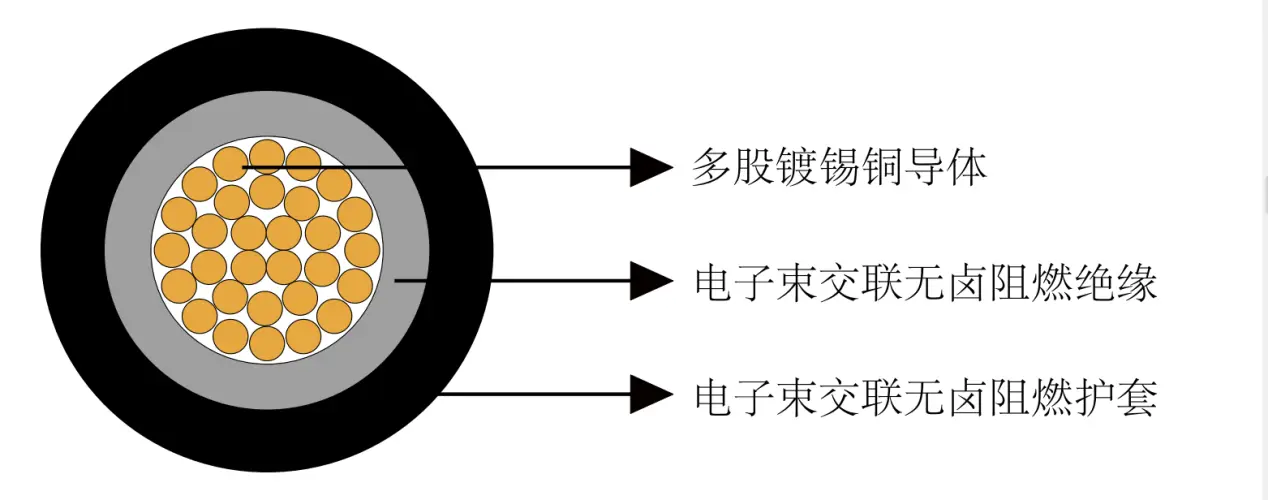

● कन्डक्टर: DIN VDE 0295 र IEC 60228 कक्षा 5 प्रति स्ट्यान्डेड टिन भएको तामाको कन्डक्टर
● इन्सुलेशन: इलेक्ट्रोन बीम क्रस-लिंक गरिएको, हलोजन मुक्त र ज्वाला retardant कम्पाउन्ड, कालो
● म्यान: इलेक्ट्रोन बीम क्रस-लिंक गरिएको, LSZH र ज्वाला retardant कम्पाउन्ड, कालो र रातो।
● रेटेड भोल्टेज Uo/U: 1/1 kV AC; १.५/१.५ केभी डीसी; अधिकतम अनुमति प्राप्त DC भोल्टेज: 1.8 kV DC (कन्डक्टर/कन्डक्टर, गैर-अर्थेड प्रणाली, सर्किट लोड अन्तर्गत छैन।
● परिवेश तापमान:-40℃~+90℃
●कन्डक्टरमा अधिकतम तापक्रम: 120℃(20000h) IEC/EN 60216-1 अनुसार, सर्ट सर्किट तापमान:250℃/5 सेकेन्ड
● थर्मल सहनशीलता परीक्षण: अनुसार EN60216-2 (तापमान सूचकांक + 120 ℃)
● ओसिलो-ताप प्रतिरोध: EN 50618 अनुसार, 85% आर्द्रता भएको तालिका 2 (EN 60068-2-78 मा परिक्षण एसीसी)
●न्यूनतम झुकाउने त्रिज्या: 4XOD (स्थिर), 5XOD (फ्लेक्सिङ)
इन्सुलेशन र ज्याकेटको तन्य शक्ति र लम्बाइ: EN 50618 र 2PfG 1169 को आवश्यकताहरू पूरा गर्दछ
● प्रयोगको अनुमानित अवधि: 25 वर्ष
● ओभ्यालिटी: ≤15%
● EN50265-2-1, IEC 60332-1 अनुसार फायर प्रदर्शन, EN 61034-2 (लाइट ट्रान्समिट्यान्स ≥60%) अनुसार कम धुवाँ उत्सर्जन, EN 50525-1 अनुसार हलोजन फ्री, एनेक्स बी।
EN 50267-2-2, IEC 60754-2 अनुसार ग्यासहरूको कम संक्षारण
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
कोर को संख्या एक्स नाममात्र क्रस खण्ड |
Stranding को संख्या |
नाममात्र कन्डक्टर व्यास |
नाममात्र इन्सुलेशन मोटाई |
नाममात्र म्यान मोटाई |
नाममात्र समग्र व्यास |
नाममात्र वजन |
|
नम्बर X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
१×२.५ |
४८/०.२४ |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
१×४ |
५५/०.२८५ |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
१×६ |
८४/०.२८५ |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
७३/०.४० |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
कोर को संख्या एक्स नाममात्र क्रस खण्ड |
Stranding को संख्या |
नाममात्र कन्डक्टर व्यास |
नाममात्र इन्सुलेशन मोटाई |
नाममात्र म्यान मोटाई |
नाममात्र समग्र व्यास |
नाममात्र वजन |
|
n X मिमी2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
१×२.५ |
४८/०.२४ |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
१×४ |
५५/०.२८५ |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
१×६ |
८४/०.२८५ |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
७३/०.४० |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
कन्डक्टर प्रतिरोध र वर्तमान बोक्ने क्षमता 20 ℃ मा
|
क्रस खण्ड |
20 ℃ मा अधिकतम कन्डक्टर प्रतिरोध |
20 ℃ मा अधिकतम इन्सुलेशन प्रतिरोध |
90 ℃ मा अधिकतम इन्सुलेशन प्रतिरोध |
वर्तमान बोक्ने क्षमता |
||
|
हावामा एकल केबल फ्री |
सतहहरूमा एकल केबल |
सतहहरूमा छेउमा 2 लोड गरिएका केबलहरू |
||||
|
mm2 |
Ω/कि.मि |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
वर्तमान वहन क्षमता तापमान रूपान्तरण गुणांक
|
परिवेश तापमान C |
रूपान्तरण कारक |
|
६० सम्म |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
IEC 60364-5-52, तालिका B.52-17 अनुसार संचयको लागि घटाउने कारक
