XLPE इन्सुलेटेड LSZH म्यान गरिएको गैर-आर्मर्ड पावर केबल

XLPE इन्सुलेटेड LSZH शीथड नन-आर्मर्ड पावर केबलहरू टियांजिन बेइडा द्वारा प्रस्तावित उच्च गुणस्तरका उत्पादनहरू हुन्, हामी एक भरपर्दो निर्माता र आपूर्तिकर्ता हौं। केबलहरूको यो शृङ्खलाले भौतिक क्रस-लिङ्किङ प्रक्रिया मार्फत उत्पादित XLPE इन्सुलेशन प्रयोग गर्दछ, जसले उत्कृष्ट विद्युतीय गुणहरू (90 ℃ सम्म तापक्रम प्रतिरोध, PVC केबलहरू भन्दा 30% बढी माथिको अपरेटिङ तापमान सीमा सहित) मात्र होइन, तर ज्वाला रिटार्डन्सी र वातावरणीय मित्रता संरचना मार्फत दोहोरो सफलता हासिल गर्दछ। यसको बाहिरी म्यान विशेष रूपमा तयार गरिएको हलोजन-रहित, कम धुवाँ पोलीओलफिन सामग्रीबाट बनेको छ, जसले दहनको समयमा सेतो धुवाँको ट्रेस मात्रा मात्र उत्पादन गर्दछ, र यसको धुवाँको घनत्व र प्रकाश प्रसारणले GB/T 17651 मानकको उच्च स्तरको आवश्यकताहरू पूरा गर्दछ, आगोको दायरा भित्र सुरक्षित दृश्यता सुनिश्चित गर्दै।

हाल, Beida को केबल श्रृङ्खलाले 0.6/1kV देखि 26/35kV सम्मका सबै भोल्टेज स्तरहरू र 1.5mm² देखि 1000mm² सम्मका सबै कन्डक्टर क्रस-सेक्शनहरू समेटेर पूर्ण उत्पादन म्याट्रिक्स बनाएको छ। ती मध्ये, WDZ-YJY प्रकार सुख्खा इनडोर वातावरणको लागि उपयुक्त छ, जबकि WDZ-YJY23 प्रकारमा आर्द्र वातावरणको लागि एक अनुकूलित म्यान सूत्र छ, र WDZ-YJY43 प्रकार, यसको थपिएको अनुदैर्ध्य वाटरप्रूफ तह डिजाइनको साथ, भूमिगत पाइप करिडोर जस्ता विशेष परिदृश्यहरूको आवश्यकताहरू पूरा गर्न सक्छ।

उत्पादन संरचना

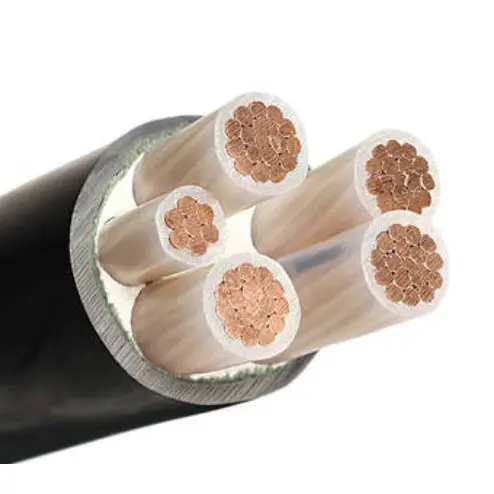

XLPE इन्सुलेटेड LSZH म्यान गरिएको गैर-आर्मर्ड पावर केबल T1R तामा कन्डक्टर, XLPE इन्सुलेशन र LSOH पोलीओलेफिन म्यानबाट बनेको छ।

कन्डक्टर: कपर वा एल्युमिनियम कन्डक्टर, गोलो स्ट्यान्ड वा आकारको, कक्षा 2 देखि IEC 60228

र GB/T 3956-2008, क्रस-सेक्शन क्षेत्रको लागि 6mm भन्दा बढी छैन², एक ठोस राउन्ड

कन्डक्टर प्रयोग गर्न सकिन्छ, कक्षा 1 देखि IEC 60228 र GB/T 3956-2008।

इन्सुलेशन: इन्सुलेशन मोटाई, सामग्री गुण IEC 60502 र GB/T 12706 अनुसार हुनुपर्छ।

कोर रंग: 1 कोर: रातो वा पहेंलो वा हरियो वा नीलो वा कालो

2 कोर: रातो, नीलो वा रातो, कालो

3 कोर: पहेंलो, हरियो, रातो वा रातो, पहेंलो, नीलो

4 कोर: पहेंलो, हरियो, रातो, नीलो वा रातो, पहेंलो, नीलो, कालो

5 कोर: पहेंलो, हरियो, रातो, नीलो, कालो वा रातो, पहेंलो, नीलो, कालो, हरियो

माथि 5 coes: कालो नम्बर वा ग्राहक संग प्राविधिक सम्झौता संग सेतो कोर

बाहिरी म्यान: म्यान मोटाई, सामग्री गुण IEC 60502 र GB/T 12706 अनुसार हुनुपर्छ।

ज्वाला-प्रतिरोधी केबल: ज्वाला-प्रतिरोधी LSOH पोलीओलेफिन बाहिरी म्यान सामग्री प्रयोग गरिनेछ। ज्वाला retardant ग्रेड तीन कोटि मा वर्गीकृत गर्न सकिन्छ: गुच्छा A, B, र C।

आगो प्रतिरोधी केबल: कन्डक्टर वरिपरि माइका टेपको दुई तह घाउ हुनुपर्छ।

प्रक्रिया प्रवाह रेखाचित्र

उत्पादन आवेदन

सबवे, भूमिगत सुरुङ, सिभिल एयर डिफेन्स इन्जिनियरिङ र अन्य भूमिगत बन्द इन्जिनियरिङका लागि महत्त्वपूर्ण कारखाना भवनहरू, प्रमुख प्रयोगशालाहरू, डाटा सेन्टरहरू, रासायनिक प्लान्टहरू, अग्लो भवनहरू, अस्पतालहरू, सपिङ मलहरू, विद्यालयहरू, व्यायामशालाहरू, सिनेमाघरहरू, उच्च गतिको रेल स्टेशनहरू/विमानस्थलको प्रतीक्षालयहरू र अन्य भीडभाड हुने ठाउँहरू र उच्च सुरक्षाका लागि आवश्यक पर्छ।

साधारण पीवीसी म्यान केबल संग तुलना

प्रदर्शन प्यारामिटर

उत्पादनको मूल्याङ्कन गरिएको भोल्टेज ०.६/१ kV छ। परीक्षणको क्रममा, 3.5 kV सम्मको परीक्षण भोल्टेज लागू गरियो र 5 मिनेटको लागि कुनै ब्रेकडाउन बिना नै राखियो, भरपर्दो इन्सुलेशन प्रदर्शन प्रदर्शन। कन्डक्टर प्रतिरोधको सन्दर्भमा, 20℃ मा, यसको कन्डक्टर प्रतिरोध मान कडाईका साथ IEC 60228 वा GB/T 3956 मापदण्डहरूको पालना गर्दछ, स्थिर विद्युतीय प्रदर्शन सुनिश्चित गर्दै।

तापक्रम अनुकूलनताको सन्दर्भमा, उत्पादनले उत्कृष्ट प्रदर्शन प्रदर्शन गर्दछ, -5 ℃ देखि +90 ℃ सम्मको फराकिलो तापक्रम दायरामा स्थिर रूपमा सञ्चालन गर्दछ। सर्ट-सर्किट अवस्थाहरूमा पनि, यसले क्षति बिना +250 ℃ सम्म तापमान सामना गर्न सक्छ। झुकाउने कार्यसम्पादनको सन्दर्भमा, उत्पादनले स्थापना र प्रयोगको समयमा लचिलोपन सुनिश्चित गर्दै, बाहिरी व्यासको 15 गुणाको न्यूनतम झुकाउने त्रिज्या र बाहिरी व्यासको 10 गुणाको न्यूनतम स्थिर झुकाउने त्रिज्या निर्दिष्ट गर्दछ।

यसबाहेक, XLPE इन्सुलेटेड LSZH शीथड नन-आर्मर्ड पावर केबलले ज्वाला रिटार्डन्सी र आगो प्रतिरोधमा उच्च मापदण्डहरू पूरा गर्दछ। यसको ज्वाला रिटार्डन्सीले IEC 60332 वा GB/T 19666 मापदण्डहरूको पालना गर्दछ, प्रभावकारी रूपमा आगो फैलिनबाट रोक्छ; यसको आगो प्रतिरोध IEC 60331 वा GB/T 19666 मापदण्डहरूको पालना गर्दछ, यसले आगो जस्ता चरम परिस्थितिहरूमा पनि निश्चित कार्यक्षमता कायम राख्छ भन्ने सुनिश्चित गर्दछ। यसका साथसाथै, उत्पादनको pH मान र चालकताले IEC 60754 र GB/T 19666-2019 मापदण्डहरूलाई कडाइका साथ पालन गर्छ, यसको लाइट ट्रान्समिटन्सले IEC 61034 र GB/T 19666-2019 मापदण्डहरूको पालना गर्दछ, र यसको कुल हलोजन एसिड ग्यास IEC 60754 र GB/T 19666-2019 ग्यास रिलीज हुन्छ। 19666-2019 मापदण्डहरू, व्यापक रूपमा उत्पादनको सुरक्षा र वातावरणीय मित्रता सुनिश्चित गर्दै।

एम्पीयरमा वर्तमान बोक्ने क्षमता (A)

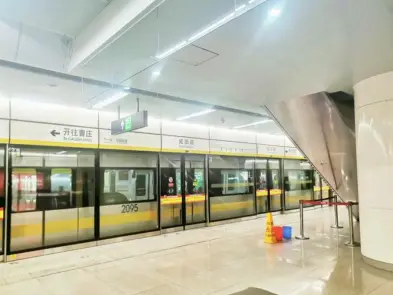

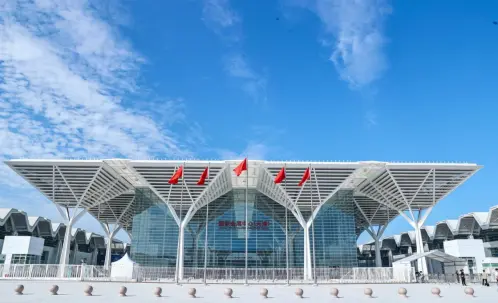

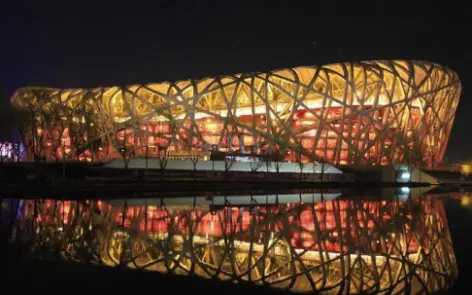

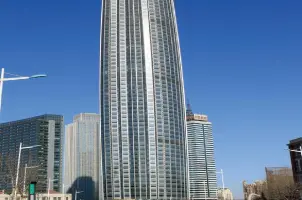

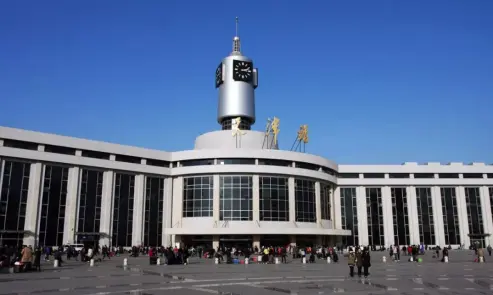

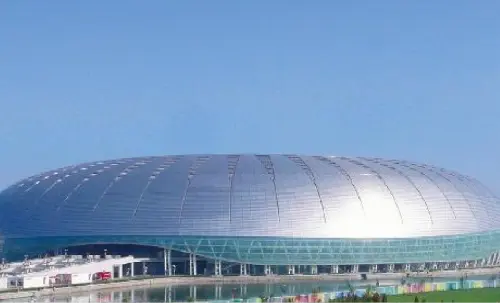

क्रमिक केसहरू

प्याकेजिङ र डेलिभरी

प्याकेजिङ विवरण:

यो तपाईले खरिद गर्नुभएको मात्रा र आवश्यकताहरु द्वारा निर्धारण गरिन्छ। वार्ता गर्न सकिन्छ ।

पोर्ट: टियांजिन पोर्ट

वितरण: समुद्र द्वारा, एयर द्वारा, एक्सप्रेस द्वारा।
