XLPE इन्सुलेटेड PVC म्यान SWA पावर केबल

XLPE इन्सुलेटेड PVC Sheathed SWA पावर केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC र्‍यापिङ टेप स्टिल-वेयर्स आर्मर र PVC म्यान मिलेर बनेको छ।

सामान्य केबल प्रकारहरू हुन् YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/XLPE/PVC/SWA/PVC, CU/MICAP/MIPACVCVCV

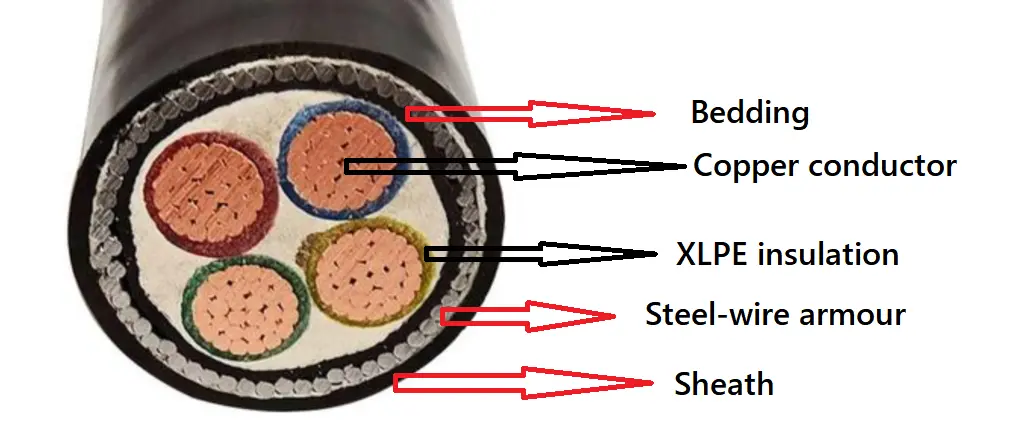

उत्पादन संरचना

XLPE इन्सुलेटेड PVC Sheathed SWA पावर केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC र्‍यापिङ टेप स्टिल-वेयर्स आर्मर र PVC म्यान मिलेर बनेको छ।

कन्डक्टर: कपर वा एल्युमिनियम कन्डक्टर, गोलो स्ट्यान्ड वा आकारको, कक्षा 2 देखि IEC 60228

र GB/T 3956-2008, क्रस-सेक्शन क्षेत्रको लागि 6mm भन्दा बढी छैन², एक ठोस राउन्ड

कन्डक्टर प्रयोग गर्न सकिन्छ, कक्षा 1 देखि IEC 60228 र GB/T 3956-2008।

इन्सुलेशन: इन्सुलेशन मोटाई, सामग्री गुण IEC 60502 र GB/T 12706 अनुसार हुनुपर्छ।

कोर रंग: 1 कोर: रातो वा पहेंलो वा हरियो वा नीलो वा कालो

2 कोर: रातो, नीलो वा रातो, कालो

3 कोर: पहेंलो, हरियो, रातो वा रातो, पहेंलो, नीलो

4 कोर: पहेंलो, हरियो, रातो, नीलो वा रातो, पहेंलो, नीलो, कालो

5 कोर: पहेंलो, हरियो, रातो, नीलो, कालो वा रातो, पहेंलो, नीलो, कालो, हरियो

५ coes माथि: कालो नम्बर वा फरक रङको रिबनको साथ सेतो कोर

भित्री आवरणहरू: भित्री आवरणहरू बाहिर निकाल्न वा ल्याप गर्न सकिन्छ। सामग्रीहरू केबलको सञ्चालन तापक्रमको लागि उपयुक्त र इन्सुलेट सामग्रीसँग मिल्दो हुनुपर्छ।

स्टिल-तारहरू आर्मर: मल्टिकोर केबलहरूमा, आर्मर पालना गर्ने स्टिल तारहरूमा भित्री आवरणमा लगाइन्छ। a.c. मा प्रयोगको लागि एकल कोर केबलहरू प्रणालीहरू गैर-चुम्बकीय इस्पात तारहरू समावेश हुनुपर्छ।

बाहिरी म्यान: म्यान मोटाई, सामग्री गुण IEC 60502 र GB/T 12706 अनुसार हुनुपर्छ।

ज्वाला-प्रतिरोधी केबल: ज्वाला-प्रतिरोधी PVC बाहिरी म्यान सामग्री प्रयोग गरिनेछ। ज्वाला retardant ग्रेड तीन कोटि मा वर्गीकृत गर्न सकिन्छ: गुच्छा A, B, र C।

आगो प्रतिरोधी केबल: कन्डक्टर वरिपरि माइका टेपको दुई तह घाउ हुनुपर्छ।

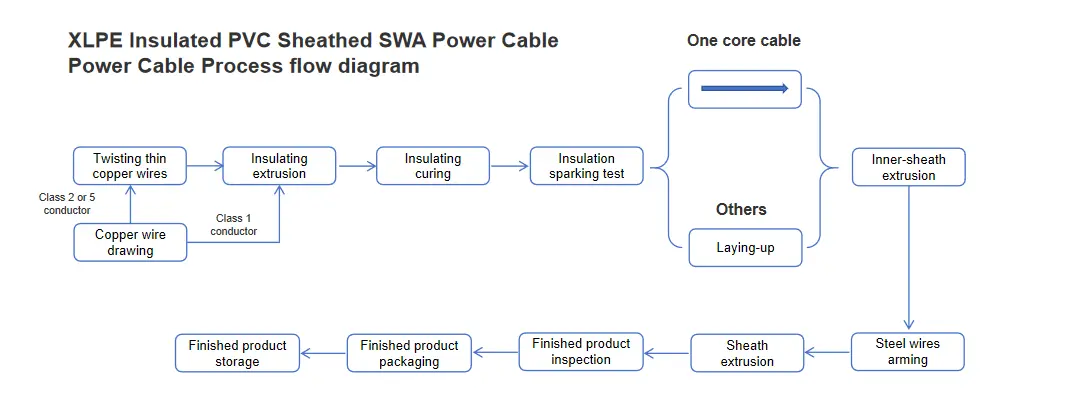

प्रक्रिया प्रवाह रेखाचित्र

प्रदर्शन प्यारामिटर

मूल्याङ्कन भोल्टेज: 0.6/1 kV

परीक्षण भोल्टेज: 5 मिनेटको लागि 3.5kV कुनै ब्रेकडाउन भएको छैन

काम गर्ने तापमान: -5º C देखि +90 ºC

सर्ट सर्किट तापमान: +250 ºC

न्यूनतम फ्लेक्सिङ झुकाउने त्रिज्या: 15*OD;

न्यूनतम स्थिर झुकाव त्रिज्या: 10*OD;

केबल परीक्षण:

1. कन्डक्टर DC प्रतिरोध परीक्षण: 20ºC कन्डक्टर DC प्रतिरोधले GB/T 3956-2008, IEC 60228 को पालना गर्नेछ।

2. AC भोल्टेज परीक्षण: 3.5kV/5 मिनेट, कुनै ब्रेकडाउन छैन।

नमूना परीक्षण:

1. कन्डक्टर संरचना निरीक्षण: यसले GB/T 3956-2008, IEC 60228 को प्राविधिक आवश्यकताहरूको पालना गर्नेछ।

2. इन्सुलेशनको आकार, अस्तर, स्टिल टेप आर्मर र म्यान संरचनाले GB/T 12706.1-2020, IEC 60502.1 को आवश्यकताहरू पूरा गर्नेछ।

थर्मल लम्बाइ परीक्षण:

नमूना र परीक्षण प्रक्रियाहरूले GB/T 2951.21-2008, IEC 60811-2-1, अध्याय 9, र परिणामहरूले GB/T 12706.1-2020, IEC 60502.1 को प्रावधानहरूको पालना गर्नेछ।

परीक्षण प्रकार:

इन्सुलेशन र म्यानको मेकानिकल र भौतिक प्रदर्शन परीक्षणले GB/T 12706.1-2020 र IEC 60502.1 को आवश्यकताहरू पूरा गर्नेछ।

विद्युतीय कार्यसम्पादन GB/T 12706.1-2020, IEC 60502.1 अनुरूप हुनेछ।

एकल केबल जलाउने परीक्षणले GB/T 19666-2019, IEC 60332 लाई पालना गर्नुपर्छ।

केबलको बन्डल गरिएको ज्वाला प्रतिरोधी परीक्षणले GB/T 19666-2019, IEC 60332 को आवश्यकताहरू पूरा गर्दछ।

केबलहरूको आगो प्रतिरोधी परीक्षणले GB/T 19666-2019 र IEC 60331 को आवश्यकताहरू पूरा गर्नेछ।

एम्पीयरमा वर्तमान बोक्ने क्षमता (A)

प्याकेजिङ र डेलिभरी

प्याकेजिङ विवरण:

यो तपाईले खरिद गर्नुभएको मात्रा र आवश्यकताहरु द्वारा निर्धारण गरिन्छ। वार्ता गर्न सकिन्छ ।

पोर्ट: टियांजिन पोर्ट

वितरण: समुद्र द्वारा, एयर द्वारा, एक्सप्रेस द्वारा।
