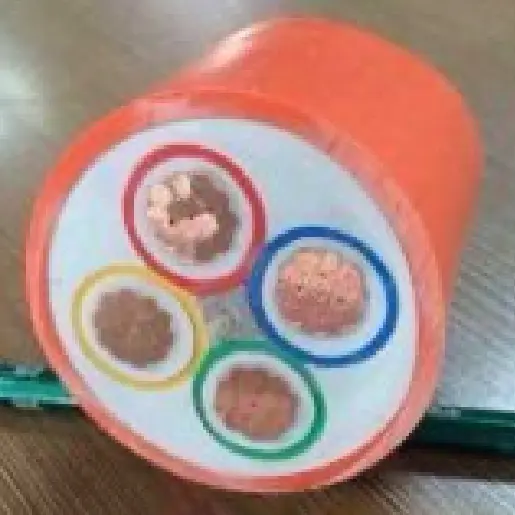

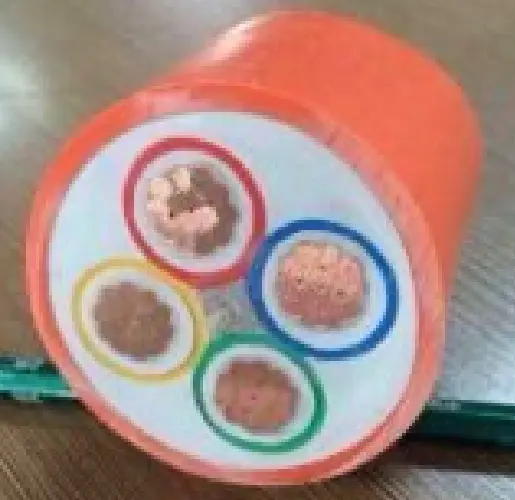

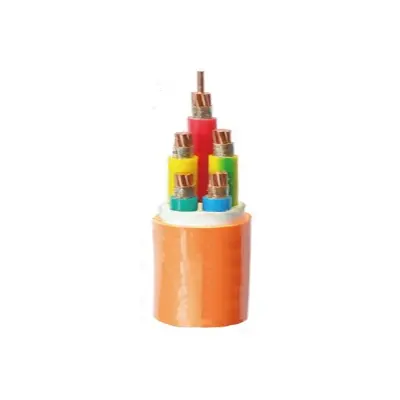

BBTRZ लचिलो आगो प्रतिरोधी केबलहरू

आवेदन दायरा:

BBTRZ लचिलो आगो प्रतिरोधी केबलहरू सबस्टेशन (वा मुख्य वितरण कोठा) देखि अग्नि सुरक्षा प्रणालीमा वा विशेष र कक्षा I स्थानहरूमा मुख्य विद्युत आपूर्ति लाइनको रूपमा प्रयोग गरिन्छ। तिनीहरू कक्षा A आगो प्रतिरोधी केबलहरूको रूपमा वा 90°C कम धुवाँ, हलोजन-रहित ज्वाला-प्रतिरोधी केबलहरूको दीर्घकालीन प्रयोगको लागि प्रतिस्थापनको रूपमा प्रयोग गर्न आवश्यक छ। यी केबलहरू निश्चित स्थापना अनुप्रयोगहरूमा प्रयोग गरिन्छ।

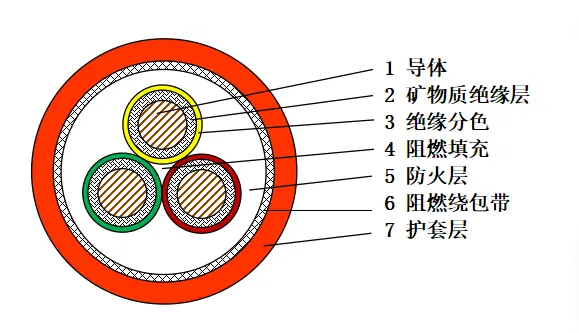

उत्पादन संरचना

केबल संरचना डिजाइन सावधानीपूर्वक र व्यावसायिक छ। कन्डक्टर भागले या त पहिलो वा दोस्रो प्रकारको annealed तामा कन्डक्टर प्रयोग गर्दछ, जसले उत्कृष्ट चालकता र लचिलोपनको गर्व गर्दछ, विभिन्न परिदृश्यहरूको पावर ट्रान्समिशन आवश्यकताहरू पूरा गर्दछ।

खनिज इन्सुलेशन तहले र्याप गरिएको आगो-प्रतिरोधी अभ्रक टेप प्रयोग गर्दछ, जुन यसको अद्वितीय सामग्री गुणहरूको कारणले, केबलको लागि भरपर्दो आगो सुरक्षा प्रदान गरी उच्च तापक्रम वा ज्वालाको अनुहारमा आगोको फैलावटलाई प्रभावकारी रूपमा रोक्न सक्छ।

रङ-कोड गरिएको इन्सुलेशन तहले रंग कोडिङका विभिन्न विधिहरूसँग क्रस-लिङ्क गरिएको पोलिथीन इन्सुलेशन सामग्री प्रयोग गर्दछ। इन्सुलेशन कलरन्ट थप्न सकिन्छ, वा रङ टेपहरू, रंगीन धागोहरू, आदि प्रयोग गर्न सकिन्छ, केबल स्थापना र मर्मतसम्भारको समयमा सर्किटहरूको द्रुत र सही पहिचानको सुविधा प्रदान गर्दै।

केबल भर्ने प्रक्रियामा, ज्वाला-प्रतिरोधी भरिने सामग्रीहरू केन्द्रमा ज्वाला प्रसारलाई दबाउन प्रयोग गरिन्छ। यसैबीच, र्यापिंग टेप कडा भरिने र संरचनात्मक स्थिरता सुनिश्चित गर्न भरिने सामग्रीहरू बाँध्न प्रयोग गर्न सकिन्छ।

आगो प्रतिरोधी तहमा खनिज र र्यापिङ टेपहरू हुन्छन्। पहिलो, आगो प्रतिरोध, आगो सहनशीलता, उच्च तापमान प्रतिरोध, र थर्मल इन्सुलेशन जस्ता फाइदाहरू भएको खनिज पदार्थको तहलाई आगो अवरोध निर्माण गर्न केबल कोरमा बाहिर निकालिन्छ। बाहिरी तहलाई आगो प्रतिरोधी प्रभाव बढाउन र चरम वातावरणमा केबलको सुरक्षित सञ्चालन सुनिश्चित गर्न यसको वरिपरि बेरिएको ज्वाला-प्रतिरोधी टेपद्वारा सुरक्षित गरिएको छ।

म्यान हलोजन-रहित, कम धुवाँ, ज्वाला-प्रतिरोधी पोलीओलेफिन शीथिंग सामग्रीबाट बनेको छ, जसले उत्कृष्ट ज्वाला retardant गुणहरू प्रदर्शन गर्दछ र दहनको समयमा कुनै हानिकारक धुवाँ उत्पादन गर्दैन, जसले गर्दा कर्मचारी र वातावरणमा हुने हानि कम हुन्छ। म्यान सामान्यतया सुन्तला वा ट्याङ्गेरिन रङको हुन्छ, जुन आँखा मनपर्ने र पहिचान गर्न सजिलो हुन्छ। यसलाई विभिन्न उपयोग परिदृश्यहरूको आवश्यकताहरू पूरा गर्न अनुरोधमा कालो रङ पनि गर्न सकिन्छ।

प्रदर्शन प्यारामिटर

यस BBTRZ लचिलो आगो प्रतिरोधी केबलहरूको मूल्याङ्कन भोल्टेज 0.6/1kV हो। परीक्षण चरणको बखत, 5 मिनेटको लागि 3.5kV को परीक्षण भोल्टेज लागू गरिएको थियो, र कुनै ब्रेकडाउन भएको छैन। केबल कन्डक्टरको दीर्घकालीन स्वीकार्य परिचालन तापमान सीमा 90 ℃ हो। केबल बिछ्याउँदा, परिवेशको तापमान ० ℃ भन्दा कम हुनु हुँदैन। न्यूनतम झुकाउने त्रिज्या केबल बाहिरी व्यास (१२*ओडी) भन्दा १२ गुणा हो। खनिज इन्सुलेशन तह आगो प्रतिरोधी गुणहरूको साथ अभ्रक टेपको धेरै तहहरूबाट बनेको छ।

आगो प्रतिरोधको सन्दर्भमा, यो केबलले कर्पोरेट मानक र IEC 60331-1 को आवश्यकताहरू पूरा गर्दछ, 180 मिनेट सम्मको दहन अवधिको साथ। 20ºC मा कन्डक्टर प्रतिरोधको सन्दर्भमा, यसले GB/T 3956 र IEC 60228 मा उल्लिखित प्रकार 1 वा Type 2 annealed तामा कन्डक्टरहरूको लागि निर्दिष्टीकरणहरूको पालना गर्नुपर्छ। इन्सुलेशन प्रतिरोधको लागि, केबलको इन्सुलेशन प्रतिरोध · 0mΩmΩm Ωm भन्दा कम तापक्रममा हुनु हुँदैन।

थप रूपमा, समाप्त केबलले GB/T 19216.21 को प्रावधानहरू पछ्याउने परीक्षण विधिको साथ आगो प्रतिरोधी परीक्षणबाट गुज्रनुपर्छ। आगोको जोखिमको लागि तापमान 950 ~ 1000 ℃ मा सेट गरिएको छ, 180 मिनेटको अवधिको साथ, त्यसपछि 15 मिनेटको चिसो अवधि। यस अवधिमा, केबलले सर्ट सर्किट वा खुला सर्किटहरू प्रदर्शन गर्नु हुँदैन।

सामान्य केबल विनिर्देशहरू

खनिज इन्सुलेटेड केबल BTTZ को तुलनामा लचिलो आगो प्रतिरोधी केबल BBTRZ को फाइदा र हानि:

फाइदाहरू:

केबल इन्सुलेशन नमी अवशोषण को लागी प्रवण छैन र स्थिर इन्सुलेशन प्रदर्शन छ।

धेरै कोरहरू निश्चित लम्बाइमा उत्पादन गर्न सकिन्छ, केबलहरूमा मध्यवर्ती कनेक्टरहरूको संख्या घटाउँदै।

संरचना लचिलो छ, केबल झुकाउन र बिछ्याउने कठिनाई कम गर्ने सुविधा।

केबलहरू समर्पित समाप्ति बिना प्रयोग गर्न सकिन्छ, सामानको लागत कम गर्दै।

बेफाइदाहरू: आगो प्रतिरोध अलि कम छ र BS 8491 को आवश्यकताहरू पूरा गर्न सक्दैन।

अधिकतम परिचालन तापमान 90 ℃ हो, जुन BTTZ को 250 ℃ मा पुग्दैन

उच्च स्तरको दहन कार्यसम्पादनले कक्षा B1 को आवश्यकताहरू पूरा गर्न सक्छ, तर कक्षा A को आवश्यकताहरू पूरा गर्न सक्दैन।

आवेदन परिदृश्यहरू:

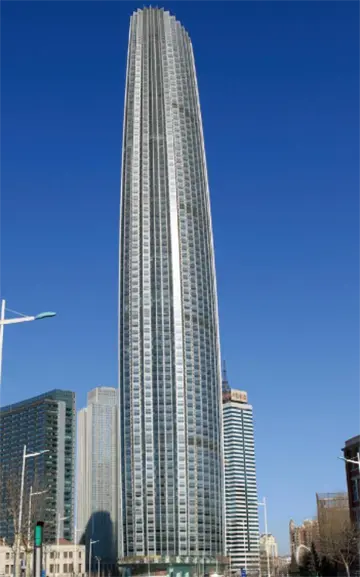

अग्लो भवन

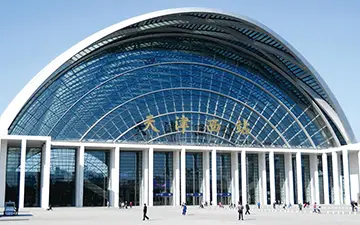

रेलवे स्टेशन

एयरपोर्ट टर्मिनल

ऐतिहासिक चासो र प्राकृतिक सौन्दर्य को ठाउँ

प्याकेजिङ र डेलिभरी

प्याकेजिङ विवरण:

यो तपाईले खरिद गर्नुभएको मात्रा र आवश्यकताहरु द्वारा निर्धारण गरिन्छ। वार्ता गर्न सकिन्छ ।

पोर्ट: टियांजिन पोर्ट

वितरण: समुद्र द्वारा, एयर द्वारा, एक्सप्रेस द्वारा।
