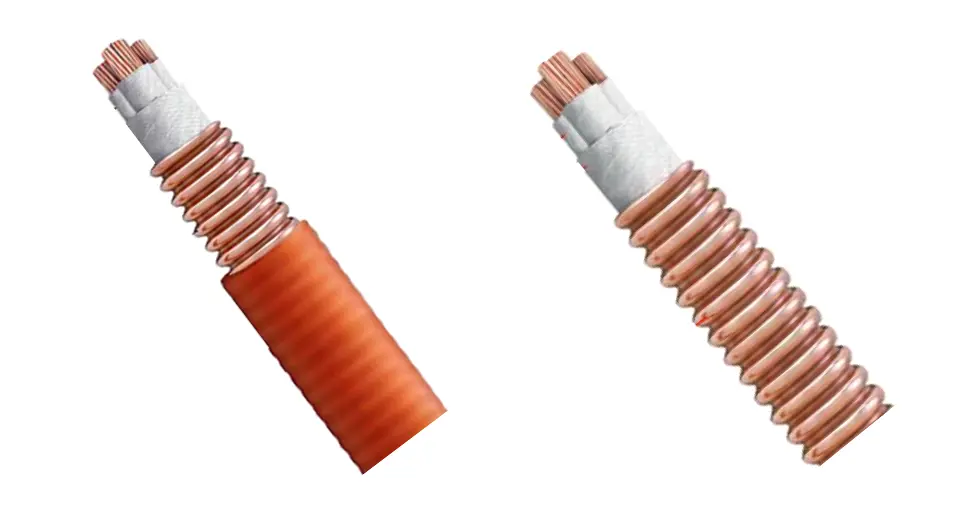

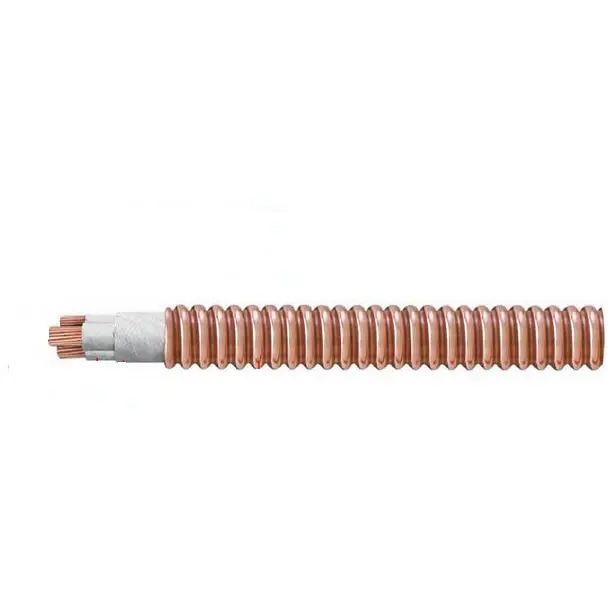

RTTZ फायर-retardant नालीदार तामा केबल

Tianjin Beida एक RTTZ फायर-retardant नालीदार कपर केबल आपूर्तिकर्ता र चीन मा कारखाना हो। केबलहरूमा तामाको स्ट्रेन्डेड कन्डक्टरहरू, सिंथेटिक अभ्रक टेप इन्सुलेशन, र नालीदार तामाको टेप म्यान हुन्छन्। यी केबलहरू पूर्णतया अकार्बनिक पदार्थबाट बनेका हुन्छन्, जसको निरन्तर सञ्चालन तापक्रम ९० डिग्री सेल्सियस हुन्छ। तिनीहरूले 950°C देखि 1000°C सम्मको ज्वाला अवस्थाहरूमा 3 घण्टाको लागि विद्युत आपूर्ति कायम गर्न सक्छन्, सर्ट सर्किट वा विच्छेदन अनुभव नगरी। आगोको घटनामा, यी केबलहरूले लगभग कुनै धुवाँ वा विषाक्त ग्यासहरू उत्पादन गर्दैनन्। यदि थप सुरक्षा आवश्यक छ भने, केबलको मेकानिकल र आर्द्रता प्रतिरोधी गुणहरू बढाउन तामाको म्यानमा हलोजन-रहित, कम धुवाँ, गैर-धातु म्यान लागू गर्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

आफ्नो निर्माता र आपूर्तिकर्ताको रूपमा टियांजिन बेइडा छान्नुहोस्, भरपर्दो RTTZ फायर-retardant नालीदार कपर केबल समाधान छनौट गर्नुहोस्। हामी कारखाना प्रत्यक्ष मूल्यहरू प्रस्ताव गर्न सक्नुहुन्छ।

Rttz Fire Retardant Corrugated Copper Cable

आवेदन दायरा:

केबल मोडेल	लागू परिदृश्यहरू	आवेदन परिदृश्यहरू
RTTZ	0.6/1kV र तलको मूल्याङ्कन गरिएको भोल्टेज, उच्च आगो सुरक्षा आवश्यकताहरू भएका ठाउँहरूमा बिजुली प्रसारण र वितरणको लागि उपयुक्त, विशेष गरी आगो नियन्त्रण र आपतकालीन विद्युत आपूर्ति लाइनहरूको लागि	अग्लो भवनहरू, अस्पतालहरू, सबवेहरू, सुरुङहरू, डाटा सेन्टरहरू, सपिङ मलहरू, प्रदर्शनी हलहरू, ग्यारेजहरू, मनोरञ्जन स्थलहरू, रासायनिक उद्योगहरू, धातु विज्ञान, र अन्य उच्च-तापमान/ज्वलनशील र विस्फोटक स्थानहरू
WD-RTTYZ	RTTZ जस्तै, यो पनि कम धुवाँ, हलोजन-मुक्त, र ज्वाला-प्रतिरोधी आवश्यकताहरू कर्मचारी-गहन संलग्न ठाउँहरूको लागि पूरा गर्न आवश्यक छ।	धुम्रपानको विषाक्तता र प्रकाश प्रसारणको लागि कडा आवश्यकता भएका क्षेत्रहरू, जस्तै सबवे, आणविक उर्जा प्लान्ट, विद्यालय, अस्पताल, खाद्य कारखाना, अग्लो आवासीय भवनहरू, र ठूला कम्प्लेक्सहरू

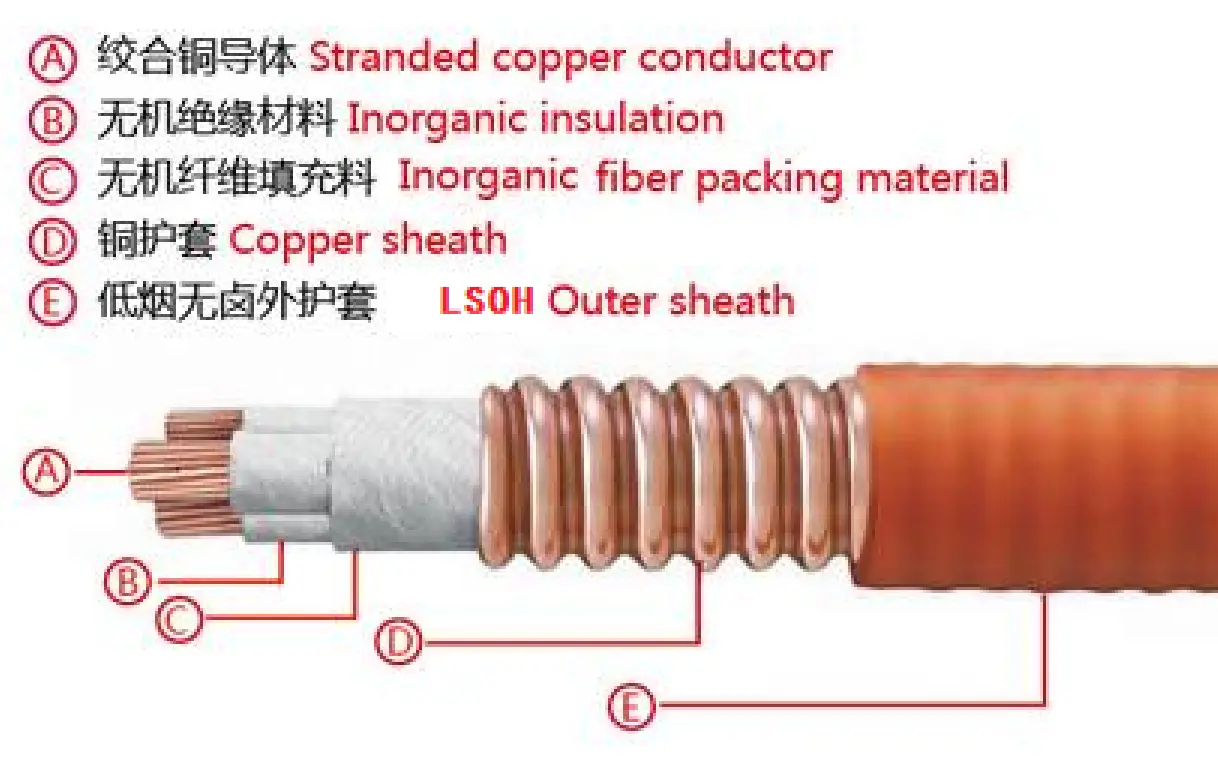

उत्पादन संरचना

केबल निर्माण र प्राविधिक आवश्यकताहरू

कन्डक्टर: पहिलो वा दोस्रो प्रकारको एनेल गरिएको तामा कन्डक्टर अपनाउनुहोस्।

खनिज इन्सुलेशन तह: यो आगो प्रतिरोधी अभ्रक टेप वा अन्य खनिज इन्सुलेशन टेपहरू समान प्रकार्यहरू र्‍याप गरेर बनाइन्छ।

केबल असेंबली र सुरक्षात्मक तह: केबल कोरहरू ज्वाला प्रतिरोधी र फायरप्रूफ गुणहरू भएका सामग्रीहरूले भरिएको हुन्छ, र सुरक्षात्मक तह उपयुक्त ज्वाला प्रतिरोधी र आगो प्रतिरोधी टेपले बेरिएको हुन्छ।

कपर मेटल म्यान: यो तामा पट्टी आर्गन आर्क वेल्डिंग प्रविधि र नालीदार प्रयोग गरी उत्पादन गरिन्छ।

म्यान लेयर: यो हलोजन-मुक्त, कम धुवाँ, ज्वाला-प्रतिरोधी पोलीओलेफिन म्यानिंग सामग्रीबाट बनेको छ। सामान्यतया, यो सुन्तला वा ट्यान्जरिन हो, तर कालो आवश्यकता अनुसार चयन गर्न सकिन्छ।

संरचनात्मक रेखाचित्र

Rttz Fire Retardant Corrugated Copper Cable

प्रदर्शन प्यारामिटर

RTTZ फायर-retardant नालीदार कपर केबल रेटेड भोल्टेज 0.6/1kV छ। परीक्षण भोल्टेज 3.5kV मा सेट गरिएको छ, र यो अवधिमा कुनै पनि ब्रेकडाउन बिना भोल्टेज 5 मिनेटको लागि लगातार लागू हुन्छ। केबल कन्डक्टरको अधिकतम स्वीकार्य दीर्घकालीन सञ्चालन तापमान 90 ℃ छ।

केबल बिछ्याउँदा, परिवेशको तापमान ० डिग्री सेल्सियस भन्दा कम हुनु हुँदैन। न्यूनतम झुकाउने त्रिज्या केबलको बाहिरी व्यासको १२ गुणा हो। आगो प्रतिरोधी अभ्रक टेपको धेरै तहहरू प्रयोग गरेर खनिज इन्सुलेशन तह सावधानीपूर्वक बनाइएको छ।

20ºC मा, कन्डक्टर प्रतिरोधले GB/T 3956 र IEC 60228 मा टाइप 1 वा टाइप 2 annealed तामा कन्डक्टरहरूका लागि तोकिएका मापदण्डहरूको कडाईका साथ पालना गर्नुपर्छ। परिवेशको तापक्रममा, केबलको इन्सुलेशन प्रतिरोध 100 MΩ·km भन्दा कम हुनु हुँदैन।

आगो प्रतिरोध परीक्षणको सन्दर्भमा, यसले पूर्ण रूपमा GB/T 34926 को मानक आवश्यकताहरू पूरा गर्दछ। विशिष्ट परीक्षण विधि निम्नानुसार छ:

सर्वप्रथम, BS 6387 मापदण्ड अनुसार C, W, Z परीक्षणहरू सञ्चालन गर्नुहोस्;

दोस्रो, परीक्षा BS 8491 को प्रावधान अनुसार सञ्चालन गरिनेछ;

तेस्रो, GB/T 19216.21 अनुसार, 950 ~ 1000 ℃ मा नियन्त्रित तापमान, 180 मिनेटको आगो एक्सपोजर अवधि, र 15 मिनेटको चिसो अवधिको साथ आगो प्रतिरोधी परीक्षण सञ्चालन गर्नुहोस्। यस अवधिमा, केबलले सर्ट सर्किट वा खुला सर्किटहरू प्रदर्शन गर्नु हुँदैन।

उत्पादन प्रतिनिधित्व विधि

उत्पादन कोड

अभ्रक टेप खनिज इन्सुलेटेड नालीदार तामा म्यान केबल………आर

Polyolefin बाहिरी म्यान ………………Y

कपर कन्डक्टर ................................. टी

हलोजन-रहित र कम धुवाँ ……………… WD (वैकल्पिक)

तामाको म्यान ................................. टी

ज्वाला retardant ग्रेड A/B/C... ZA/B/C

मीका टेप ................................................................................

मूल्याङ्कन गरिएको भोल्टेज ………………0.6/1

केबल विनिर्देशहरू

कोर गणना	1	2	3	4	5	३+१, ३+२	४+१
क्रस-सेक्शन मिमी²	२५–६३०	1.5-300	१.५-२४०	१.५-१८५	१.५–१५०	४–१८५	४१५०

केबलहरूको लागि सावधानीहरू

स्थापना

बिछ्याउने विधि: यो सुरुङ, केबल खाडल, ट्रे, ट्रफ र शाफ्टहरूमा राख्न सकिन्छ, दुबै खुला र लुकाइएको बिछ्याइलाई समर्थन गर्दछ। एकल-कोर केबलहरूका लागि, चुम्बकीय प्रवाहकीय सामग्रीहरू (जस्तै फलामको तार) प्रयोग गर्न निषेध गरिएको छ ताकि एडी वर्तमान हानिबाट बच्न।

झुकाउने र स्प्यान: निर्माताको विशिष्टता अनुसार झुकाउने त्रिज्या नियन्त्रण गर्नुहोस्। तेर्सो ह्याङ्गर स्प्यानको लागि सन्दर्भ: बाहिरी व्यास ≤20mm को लागि, स्प्यान 400mm छ; ती>20mm को लागि, स्प्यान 800mm छ। ठाडो समर्थन अवधिको लागि: बाहिरी व्यास ≤20mm को लागि, स्प्यान 1500mm छ; ती>20mm को लागि, स्प्यान 1000mm छ।

अनवाइन्डिङ र फिक्सेसन: घुमाउनबाट बच्नको लागि केबल रिलमा चिन्ह लगाइएको दिशा अनुसार केबललाई अनवाइन्ड गर्नुहोस्; केबल ट्रे भित्र फिक्सेसन स्प्यानका लागि माथिका आवश्यकताहरूलाई सन्दर्भ गर्नुहोस्।

टर्मिनल र कनेक्टर

टर्मिनल निर्माण: अन्त कन्डक्टरबाट लगभग 300mm इन्सुलेशन हटाउनुहोस्, तारको नाक क्रिम गर्नुहोस्, र तामाको म्यान र कन्डक्टर, साथै कन्डक्टरहरू बीचको इन्सुलेशन प्रतिरोध परीक्षण गर्न मेगोहमिटर प्रयोग गर्नुहोस्। इन्सुलेशन प्रतिरोध सन्तोषजनक छ भनी सुनिश्चित गरिसकेपछि, सील गर्नको लागि तातो-संकुचन योग्य आस्तीन लागू गर्नुहोस्।

मध्यवर्ती कनेक्टरहरू: केबल बडीसँग मिल्दो आगो प्रतिरोधी मूल्याङ्कनका साथ समाप्त जडानहरू प्रयोग गर्न रुचाइन्छ। साइटमा स्थापना गर्दा, गल्ती बिन्दुहरू कम गर्न सील र इन्सुलेशन सुनिश्चित गर्न आवश्यक छ।

सञ्चालन र मर्मतसम्भार

तापमान नियन्त्रण: सामान्य सञ्चालनको समयमा, कन्डक्टर तापमान 90 ℃ भन्दा बढी हुनु हुँदैन। जब कन्डक्टर छुन योग्य छैन र ज्वलनशील पदार्थहरूसँग सम्पर्कमा आउँदैन, म्यानको तापक्रम 105 ℃ मा बढाउन सकिन्छ।

इन्सुलेशन परीक्षण: कुनै नमी वा क्षति सुनिश्चित गर्न इन्सुलेशन प्रतिरोध परीक्षण गर्न नियमित रूपमा मेगर प्रयोग गर्नुहोस्; सुरक्षा सुनिश्चित गर्न तामा म्यान भरपर्दो रूपमा ग्राउन्ड गर्न आवश्यक छ।

हानि रोकथाम र सुरक्षा: धारिलो वस्तुहरूले म्यानलाई खरानी नगर्नुहोस्, र मेकानिकल क्षतिबाट बच्न पर्खाल/फ्लोर स्ल्याबहरू पार गर्दा सुरक्षात्मक आस्तीनहरू थप्नुहोस्।
