यो BS 5467 मानक पावर केबल राम्रोसँग डिजाइन गरिएको छ र पूर्ण रूपमा कार्यात्मक छ, दुबै विद्युत आपूर्ति र नियन्त्रण लाइनहरूको लागि उपयुक्त छ, विभिन्न औद्योगिक र नागरिक अनुप्रयोगहरूको लागि स्थिर र भरपर्दो पावर ट्रान्समिशन समाधान प्रदान गर्दछ। यसको अद्वितीय इस्पात तार आर्मर एक प्रमुख हाइलाइट हो। यो डिजाइनले केबलको मेकानिकल बललाई मात्र बढाउँदैन, यसलाई तन्य र कम्प्रेसिभ बलहरू सामना गर्न र प्रभावकारी रूपमा बाह्य भौतिक क्षतिको प्रतिरोध गर्न सक्षम बनाउँछ, तर यसको स्थायित्व र सेवा जीवनमा पनि उल्लेखनीय सुधार गर्दछ, कठोर वातावरणमा पनि स्थिर सञ्चालन कायम राख्छ।
टियांजिन बेइडाको BS 5467 पावर केबलले उत्कृष्ट वातावरणीय अनुकूलन क्षमताको पनि गर्व गर्दछ। चाहे अग्लो भवनहरूमा आन्तरिक तारहरूको लागि होस् वा जटिल भूमिगत परियोजनाहरू, यो केबलले यो सबै सजिलैसँग ह्यान्डल गर्दछ। भवनहरू भित्र, यो निर्बाध रूपमा विभिन्न सजावट शैलीहरूमा एकीकृत हुन्छ, दुवै सौन्दर्यशास्त्र र व्यावहारिकता प्रदान गर्दछ; जमिनमुनि गाडिँदा, यसको उच्च जंग र पानी प्रतिरोधले केबल लामो समयसम्म गाड्दा वातावरणीय कारकहरूबाट अप्रभावित रहने सुनिश्चित गर्दछ, निरन्तर र स्थिर शक्ति प्रसारण प्रदान गर्दछ।

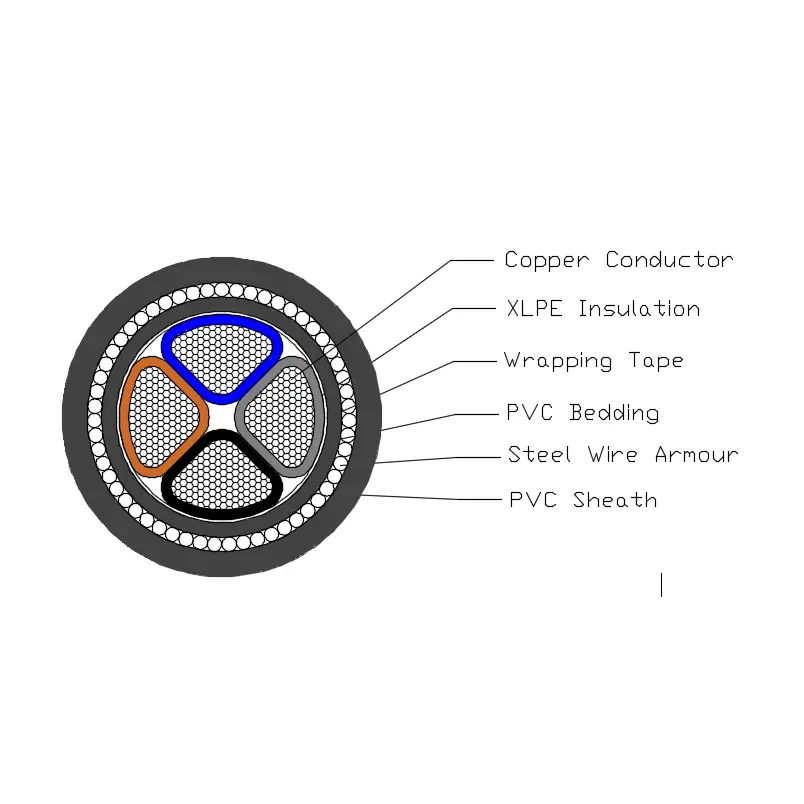

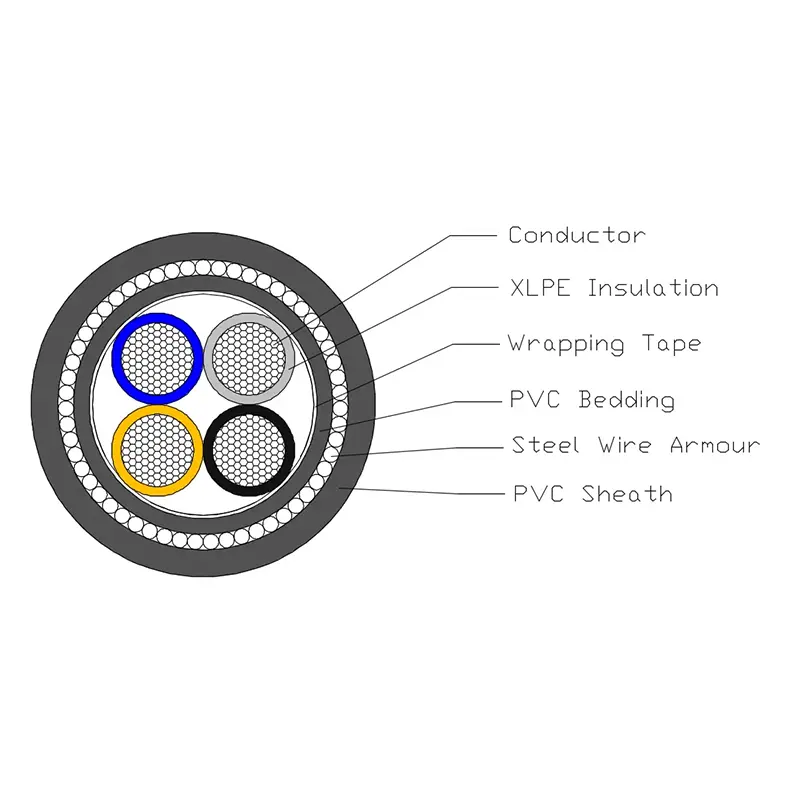

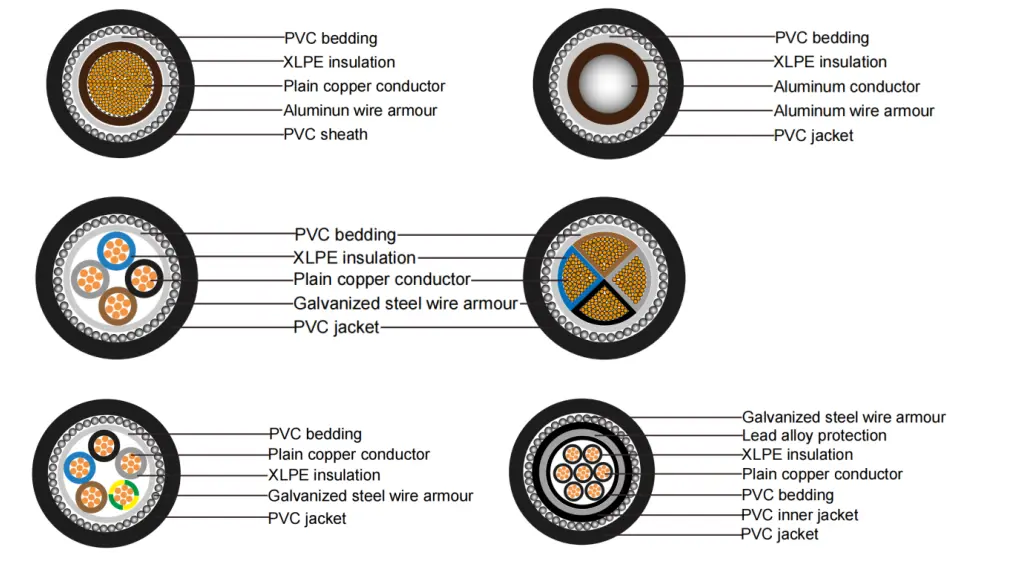

XLPE इन्सुलेटेड PVC Sheathed SWA पावर केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC बेडिङ, स्टिल-वेयर आर्मर र PVC म्यान मिलेर बनेको छ।
कन्डक्टर: ठोस कपर वा एल्युमिनियम कन्डक्टर, गोलाकार वा आकारको, कक्षा 2 देखि BS EN 60228 सम्म।
इन्सुलेशन: BS 7655-1.3 अनुसार XLPE प्रकार GP8
कोर रङ: १ कोर: बोर्न वा नीलो
२ कोर: जन्मेको, नीलो
3 कोर: जन्मेको, कालो, खैरो
4 कोर: नीलो, जन्मिएको, कालो, खैरो
5 कोर: हरियो/पहेंलो, नीलो, जन्मिएको, कालो, खैरो
५ coes भन्दा माथि: कालो संख्या भएको सेतो कोर
ओछ्यान: ओछ्यान केबलको अपरेटिङ तापक्रमसँग एकरूपमा पोलिमेरिक सामग्री बाहिर निकालिएको हुनुपर्छ।
स्टील-तार आर्मर: एकल कोर केबल: एल्युमिनियम तार आर्मर
बहु कोर केबल: इस्पात तार आर्मर
बाहिरी म्यान: म्यान BS 7655-4.2 मा निर्दिष्ट प्रकार 9 अनुसार PVC सामग्री बाहिर निकाल्नु पर्छ।
BS 5467 पावर केबलमा स्पष्ट रूपमा परिभाषित विद्युतीय र भौतिक कार्यसम्पादन मापदण्डहरू छन्। यसको मूल्याङ्कन गरिएको भोल्टेज दुई स्तरहरूमा सेट गरिएको छ: 600kV र 1000kV, विभिन्न परिदृश्यहरूमा भोल्टेज आवश्यकताहरू पूरा गर्दै। विद्युतीय सुरक्षा परीक्षणमा, उत्पादनले कुनै पनि ब्रेकडाउन बिना 5 मिनेटको लागि 3.5kV परीक्षण भोल्टेजको सामना गर्यो, यसको विद्युतीय इन्सुलेशन कार्यसम्पादनको विश्वसनीयतालाई पूर्ण रूपमा देखाउँदै। तापक्रम अनुकूलताको सन्दर्भमा, यस उत्पादनको अपरेटिङ तापमान दायरा फराकिलो छ र यसले ० ℃ देखि + ९० ℃ सम्म वातावरणमा स्थिर रूपमा काम गर्न सक्छ। यस बीचमा, यसको सर्ट-सर्किट तापमान +२५० डिग्रीसम्म पुग्न सक्छ, उत्कृष्ट उच्च-तापमान प्रतिरोध प्रदर्शन गर्दछ। यसबाहेक, यस उत्पादनसँग उत्कृष्ट लचिलोपन छ, यसको बाहिरी व्यासको न्यूनतम 12 गुणा झुकाउने त्रिज्याको साथ, विभिन्न जटिल वातावरणहरूमा स्थापना र तारिङको सुविधा दिन्छ। ज्वाला retardance को मामला मा, यो उत्पादन BS EN 60332-1-2 ज्वाला retardant रेटिङ मानक पूरा गर्दछ, प्रभावकारी रूपमा आगो को जोखिम कम गर्दछ।
नियमित केबल परीक्षण
कन्डक्टर डीसी प्रतिरोध परीक्षण: कन्डक्टर डीसी प्रतिरोध परीक्षण 20ºC मा सञ्चालन गर्नुहोस्। मापन गरिएको कन्डक्टर DC प्रतिरोध मान कडाईका साथ BS EN 60228 मानकको खण्ड 2 को सान्दर्भिक आवश्यकताहरूको पालना गर्नुपर्छ।
विद्युतीय केबल भोल्टेज परीक्षण: 5 मिनेटको लागि केबलमा 3500V को भोल्टेज लागू गर्नुहोस्। यस प्रक्रियाको बखत, केबलले कुनै ब्रेकडाउन अनुभव गर्नु हुँदैन।
नमूना परीक्षण
कन्डक्टर संरचना निरीक्षण: कन्डक्टर संरचनाले BS EN 60228 मा निर्दिष्ट प्राविधिक आवश्यकताहरू पूर्ण रूपमा पालना गर्नुपर्छ।
आयामी निरीक्षण: केबलको इन्सुलेशन, भित्री अस्तर, तार आर्मर र म्यानका आयामहरूले BS 5467 को तालिका 3 मा निर्दिष्ट आवश्यकताहरू पूरा गर्नुपर्छ।
एकल केबल जलाउने परीक्षण: एकल केबल जलाउने परीक्षणको नतिजाले BS EN 60332-1-2 को आवश्यकताहरू पूरा गर्नुपर्छ।
प्रकार परीक्षण
इन्सुलेशन कार्यसम्पादन: केबलको इन्सुलेशन कार्यसम्पादनले BS 7655-1-3 मा निर्दिष्ट आवश्यकताहरू पूरा गर्नेछ।
भित्री लाइनर प्रदर्शन: भित्री लाइनरको प्रदर्शनले BS 5467 को खण्ड 9.2 को सान्दर्भिक आवश्यकताहरूको पालना गर्नेछ।
म्यान प्रदर्शन: म्यानको कार्यसम्पादनले BS 7655-4-2 मा निर्दिष्ट आवश्यकताहरू पूरा गर्नेछ।
अनुकूलता परीक्षण: अनुकूलता परीक्षणको नतिजाले BS 5467 को Annex C को आवश्यकताहरू पूरा गर्नेछ।
इन्सुलेशन संकुचन परीक्षण: इन्सुलेशन संकुचन परीक्षणले BS 5467 को क्लज 18.3 को आवश्यकताहरू पूरा गर्नेछ, र परीक्षण विधि BS EN 60811-502 अनुसार गरिन्छ।
म्यान संकुचन परीक्षण: म्यान संकुचन परीक्षणले BS 5467 को खण्ड 18.6 को आवश्यकताहरू पूरा गर्नेछ।
म्यान टियर प्रतिरोध परीक्षण: म्यान टियर प्रतिरोधी परीक्षणले BS 5467 को Annex D को आवश्यकताहरू पूरा गर्नेछ।
|
कन्डक्टर र आर्मरको अधिकतम प्रतिरोध |
||||
|
20 ℃ मा एकल-कोर केबल को लागी |
||||
|
टाइप गर्नुहोस् |
20 ℃ मा अधिकतम प्रतिरोध |
|||
|
कन्डक्टरको नाममात्र क्रस-सेक्शन क्षेत्र |
कन्डक्टर |
एल्युमिनियम तार आर्मर |
||
|
तामा |
एल्युमिनियम |
अड्किएको तामा कन्डक्टरको साथ केबलहरू |
अड्किएको एल्युमिनियम कन्डक्टरको साथ केबलहरू |
|
|
mm2 |
किमी |
किमी |
किमी |
किमी |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
कन्डक्टर र आर्मरको अधिकतम प्रतिरोध |
||||||
|
20 ℃ मा 2 देखि 5 कोर सम्म केबल को लागी |
||||||
|
टाइप गर्नुहोस् |
20 ℃ मा अधिकतम प्रतिरोध |
|||||
|
कन्डक्टरको नाममात्र क्रस-सेक्शन क्षेत्र |
कन्डक्टर |
इस्पात तार कवच |
||||
|
तामा |
एल्युमिनियम |
अड्किएको तामा कन्डक्टरको साथ केबलहरू |
||||
|
२ कोर |
३ कोर |
४ कोर |
५ कोर |
|||
|
mm2 |
किमी |
किमी |
किमी |
किमी |
किमी |
किमी |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
एम्पीयरमा वर्तमान बोक्ने क्षमता (A)
|
रेटेड भोल्टेज 0.6/1kV XLPE इन्सुलेशन पावर केबल |
|||||||||
|
एम्पीयरमा वर्तमान बोक्ने क्षमता (A) |
|||||||||
|
परिवेश तापमान: हावामा: 40 ℃, जमीनमा: 25 ℃ |
|||||||||
|
कन्डक्टर तापमान: 90 ℃ |
|||||||||
|
माटो थर्मल प्रतिरोध गुणांक: 1.0k·m/W |
|||||||||
|
टाइप गर्नुहोस् |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
कोर को संख्या |
एकल कोर |
|
बहु कोर |
||||||
|
क्रस-सेक्शन क्षेत्र, मिमी2 |
हावामा |
जमिनमा |
|
हावामा |
जमिनमा |
||||
|
कु |
अल |
कु |
अल |
|
कु |
अल |
कु |
अल |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
नोट: सिंगल-कोर केबलहरूको आर्मर गैर-चुम्बकीय सामग्रीबाट बनेको छ। |
|||||||||
प्याकेजिङ विवरण:
यो तपाईले खरिद गर्नुभएको मात्रा र आवश्यकताहरु द्वारा निर्धारण गरिन्छ। वार्ता गर्न सकिन्छ ।
पोर्ट: टियांजिन पोर्ट
वितरण: समुद्र द्वारा, एयर द्वारा, एक्सप्रेस द्वारा।
