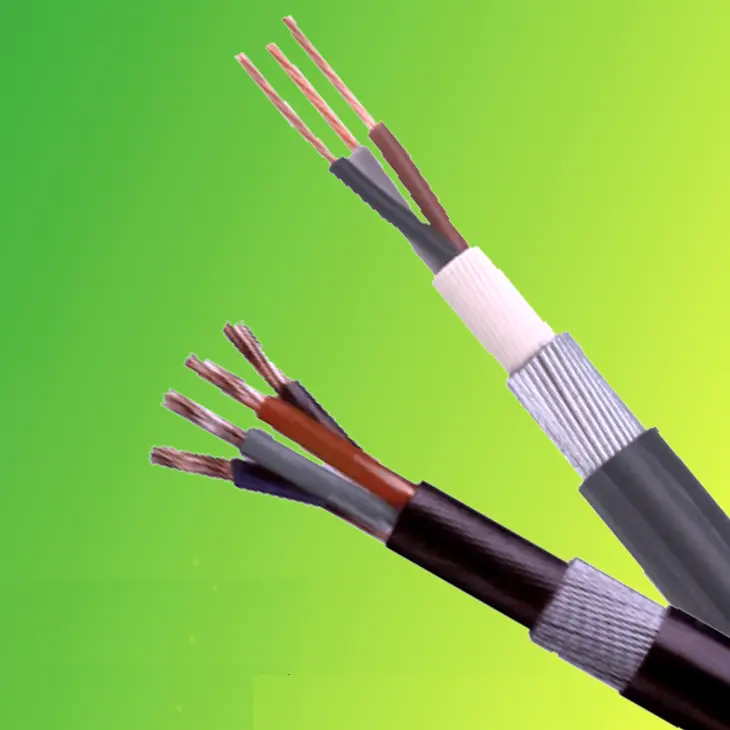

BS 6724 पावर केबल

BS 6724 पावर केबलको फ्याक्ट्री प्रत्यक्ष मूल्यहरू प्राप्त गर्न, तपाईंले Beida लाई आफ्नो आपूर्तिकर्ताको रूपमा रोज्न सक्नुहुन्छ। यस प्रकारको केबल ब्रिटिश मापदण्ड अनुरूप छ र बिजुली आपूर्ति र नियन्त्रण लाइनहरूको लागि प्रयोग गर्न सकिन्छ। केबल हलोजन-रहित, कम धुवाँ म्यान द्वारा सुरक्षित छ। आगोको घटनामा, यो केबलले धेरै कम धुवाँ उत्पादन गर्छ, र धुवाँ गैर-विषाक्त हुन्छ। यो सघन जनसंख्या भएको क्षेत्रहरूमा प्रयोगको लागि उपयुक्त छ, र भवनहरू भित्र स्थापित गर्न सकिन्छ वा सीधा भूमिगत गाड्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Beida चीन मा केबल र तार को एक पेशेवर आपूर्तिकर्ता हो। उत्पादन संरचनाको सन्दर्भमा, हाम्रो BS 6724 पावर केबलले क्रस-लिङ्क्ड पोलिथिलीन (XLPE) इन्सुलेशन र हलोजन-रहित, कम-स्मोक पोलीओलेफिन म्यान प्रयोग गर्दछ, जसलाई ग्याल्भेनाइज्ड स्टिलको तार आर्मर लेयरसँग मिलाएर बहु-स्तरीय सुरक्षा प्रणाली बनाउँछ। हलोजन-रहित, कम धुवाँ म्यानमा महत्त्वपूर्ण सुरक्षा फाइदाहरू छन्; आगोको सम्पर्कमा आउँदा, यसले अत्यन्त कम मात्रामा धुवाँ छोड्ने मात्र होइन, परिवेशको प्रकाश प्रसारणमा धुवाँको प्रभावलाई कम गर्छ र भाग्ने दृश्यता सुनिश्चित गर्छ, तर गैर-विषाक्त र गैर-संक्षारक धुवाँ पनि उत्पादन गर्छ, माध्यमिक चोटपटकहरू रोक्न र घना जनसंख्या भएको क्षेत्रहरूको सुरक्षा आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ।

केबलहरू एकल-कोरदेखि 48-कोरसम्म विभिन्न विनिर्देशहरूमा उपलब्ध छन्। कन्डक्टरहरू उत्कृष्ट चालकता प्रदान गर्दै उच्च-गुणस्तरको एनेल गरिएको तामाबाट बनेका छन्। इन्सुलेशन तहले उच्च इन्सुलेशन शक्तिको गर्व गर्दछ र सुरक्षित सञ्चालन सुनिश्चित गर्न भोल्टेज परीक्षणको सामना गरेको छ। चाहे औद्योगिक प्लान्टहरूमा पावर ट्रान्समिशन, अग्लो भवनहरूमा तारिङ, वा भूमिगत पाइपलाइनहरूमा बिजुली वितरणको लागि, Tianjin Beida BS 5467 पावर केबलहरूले भरपर्दो समाधानहरू प्रदान गर्दछ, व्यावसायिक गुणस्तरको साथ विद्युत प्रसारणको लागि ठोस सुरक्षा अवरोध निर्माण गर्दछ।

उत्पादन संरचना

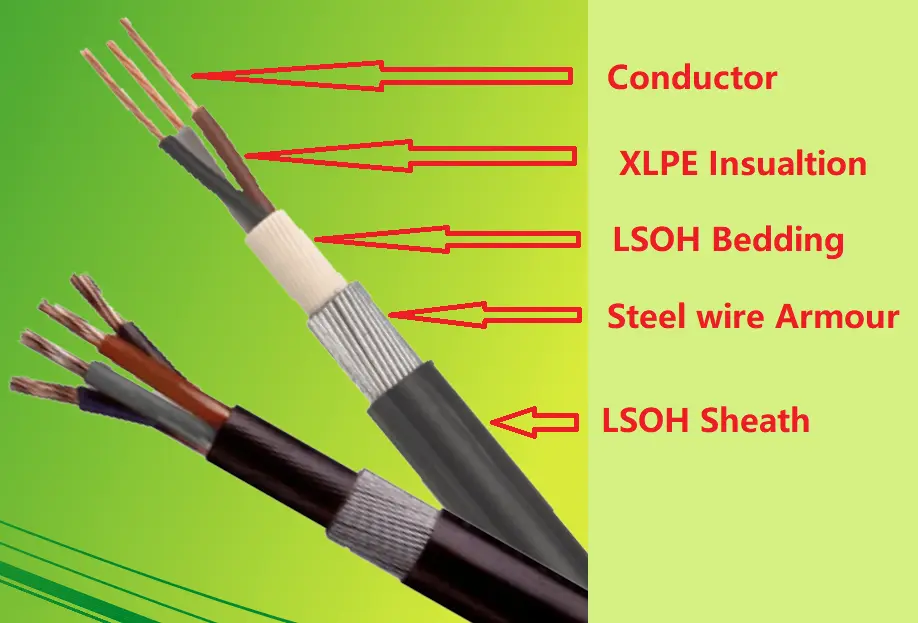

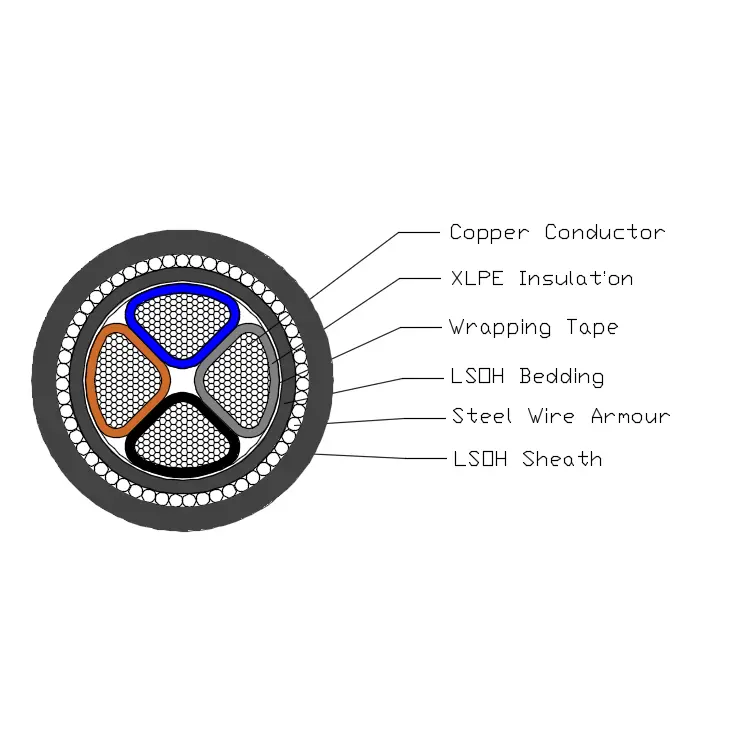

BS 6724 पावर केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC बेडिङ, स्टिल-वेअर्स आर्मर र LSOH म्यान मिलेर बनेको छ।

कन्डक्टर: ठोस कपर वा एल्युमिनियम कन्डक्टर, गोलाकार वा आकारको, कक्षा 2 देखि BS EN 60228 सम्म।

इन्सुलेशन: BS 7655-1.3 अनुसार XLPE प्रकार GP8

कोर रङ: १ कोर: बोर्न वा नीलो

२ कोर: जन्मेको, नीलो

3 कोर: जन्मेको, कालो, खैरो

4 कोर: नीलो, जन्मिएको, कालो, खैरो

5 कोर: हरियो/पहेंलो, नीलो, जन्मिएको, कालो, खैरो

५ coes भन्दा माथि: कालो संख्या भएको सेतो कोर

ओछ्यान: ओछ्यानलाई केबलको अपरेटिङ तापक्रमसँग मेल खाने LSOH पोलिमेरिक सामग्री निकालिएको हुनुपर्छ।

स्टील-तार आर्मर: एकल कोर केबल: एल्युमिनियम तार आर्मर

बहु कोर केबल: इस्पात तार आर्मर

बाहिरी म्यान: म्यान BS 7655-6.1 मा तोकिएको LSOH सामाग्री बाहिर निकालिएको हुनुपर्छ।

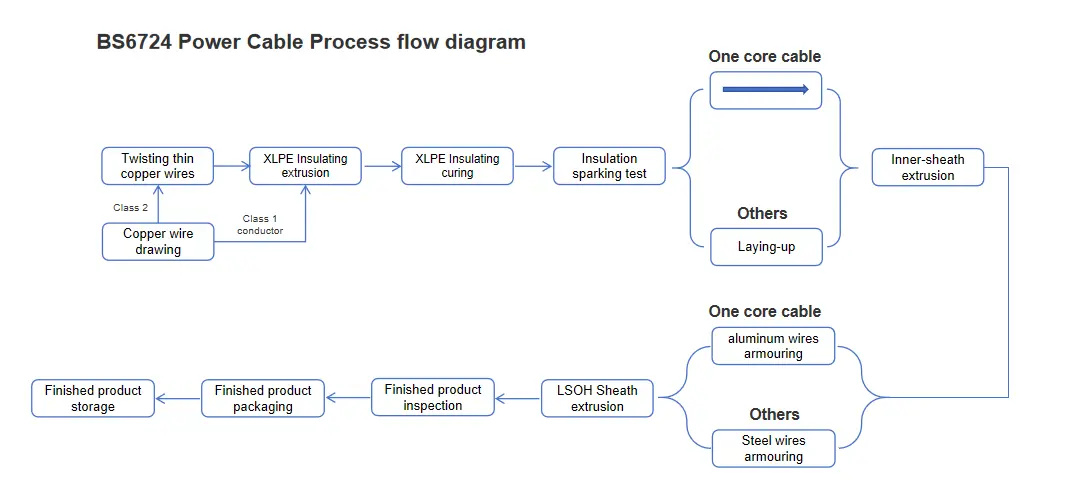

प्रक्रिया प्रवाह रेखाचित्र

प्रदर्शन प्यारामिटर

BS 6724 पावर केबलसँग 600/1000kV को मूल्याङ्कन भोल्टेज छ, जसले सजिलैसँग सवारी साधनहरूको उच्च-भोल्टेज सञ्चालन आवश्यकताहरू कम गर्दछ। यसले स्थिर र भरपर्दो इन्सुलेशन कार्यसम्पादन देखाउँदै कुनै पनि ब्रेकडाउन बिना 3.5kV भोल्टेजको साथ 5-मिनेटको कठोर तनाव परीक्षणको सामना गर्‍यो।

उत्पादनको फराकिलो अपरेटिङ तापमान दायरा छ, ० ℃ देखि +90 ℃ सम्म। चरम उच्च-तापमान वातावरणमा पनि, यसले सर्ट-सर्किट अवस्थाहरूमा +२५० ℃ सम्मको तापक्रम सहन सक्छ, यसलाई विभिन्न VGA अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

यो अत्यन्तै लचिलो छ, यसको बाहिरी व्यासको 12 गुणाको न्यूनतम झुकाउने त्रिज्याको साथ, लचिलो र सजिलो तारिङको लागि अनुमति दिन्छ, स्थापना स्थानको पर्वाह नगरी। यसबाहेक, यसको प्रकाश उत्सर्जन स्तरले BS EN 60332-1-2 मापदण्डहरू पूरा गर्दछ, यसको हलोजन-रहित प्रदर्शन IEC 60754 र EN 50267 द्वारा प्रमाणित छ, र यसको धुवाँको घनत्वले IEC 61034 र EN 50268 आवश्यकताहरू पूरा गर्दछ, यसको सुरक्षालाई अधिकतम बनाउँछ।

संरचना आकार

कन्डक्टर र आर्मरको अधिकतम प्रतिरोध
20 ℃ मा एकल-कोर केबल को लागी
टाइप गर्नुहोस्	20 ℃ मा अधिकतम प्रतिरोध
कन्डक्टरको नाममात्र क्रस-सेक्शन क्षेत्र	कन्डक्टर		एल्युमिनियम तार आर्मर
कन्डक्टरको नाममात्र क्रस-सेक्शन क्षेत्र	तामा	एल्युमिनियम	अड्किएको तामा कन्डक्टरको साथ केबलहरू	अड्किएको एल्युमिनियम कन्डक्टरको साथ केबलहरू
mm²	किमी	किमी	किमी	किमी
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

कन्डक्टर र आर्मरको अधिकतम प्रतिरोध
20 ℃ मा 2 देखि 5 कोर सम्म केबल को लागी
टाइप गर्नुहोस्	20 ℃ मा अधिकतम प्रतिरोध
कन्डक्टरको नाममात्र क्रस-सेक्शन क्षेत्र	कन्डक्टर		इस्पात तार कवच
	तामा	एल्युमिनियम	अड्किएको तामा कन्डक्टरको साथ केबलहरू
	तामा	एल्युमिनियम	२ कोर	३ कोर	४ कोर	५ कोर
mm²	किमी	किमी	किमी	किमी	किमी	किमी
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

एम्पीयरमा वर्तमान बोक्ने क्षमता (A)

रेटेड भोल्टेज 0.6/1kV XLPE इन्सुलेशन पावर केबल
एम्पीयरमा वर्तमान बोक्ने क्षमता (A)
परिवेश तापमान: हावामा: 40 ℃, जमीनमा: 25 ℃
कन्डक्टर तापमान: 90 ℃
माटो थर्मल प्रतिरोध गुणांक: 1.0k·m/W
टाइप गर्नुहोस्	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
कोर को संख्या	एकल कोर				बहु कोर
क्रस-सेक्शन क्षेत्र, मिमी²	हावामा		जमिनमा		हावामा		जमिनमा
क्रस-सेक्शन क्षेत्र, मिमी²	कु	अल	कु	अल	कु	अल	कु	अल
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
नोट: सिंगल-कोर केबलहरूको आर्मर गैर-चुम्बकीय सामग्रीबाट बनेको छ।
