BS 6346 पावर केबल

Tianjin Beida एक चीन BS 6346 पावर केबल निर्माता र आपूर्तिकर्ता हो। यस प्रकारको केबल कम भोल्टेज प्रणालीहरूमा विद्युत आपूर्ति र नियन्त्रण लाइनहरूको लागि प्रयोग गर्न सकिन्छ। केबल पीवीसी द्वारा इन्सुलेटेड र म्यान गरिएको छ र स्टिल तार आर्मर द्वारा सुरक्षित छ। केबल तनाव र दबाब सामना गर्न सक्छ। यसलाई भवन भित्र स्थापित गर्न सकिन्छ वा सीधा भूमिगत गाड्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एक पेशेवर निर्माताको रूपमा, Beida को BS 6346 पावर केबलले उन्नत PVC इन्सुलेशन र म्यान सामग्रीहरू अपनाउछ, स्टीलको तार आर्मर डिजाइनको साथ, जसले केबलको दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्न बाह्य तनाव र दबाबलाई प्रभावकारी रूपमा प्रतिरोध गर्न सक्छ। BS 6346 पावर केबलहरूले उच्च स्तरको सुरक्षा र स्थिरता प्रदान गर्दछ, चाहे भवन भित्र जडान गरिएको होस् वा सीधै भूमिगत गाडिएको होस्। यसको तामा कन्डक्टर, PVC कुशन र स्टिल तार आर्मर डिजाइनले केबललाई जटिल वातावरणमा शारीरिक दबाबको सामना गर्न, पावर प्रणालीको सामान्य सञ्चालन सुनिश्चित गर्न, र परम्परागत पावर केबलहरू कठोर वातावरणमा सजिलै क्षतिग्रस्त हुने समस्या समाधान गर्न सक्षम बनाउँछ।

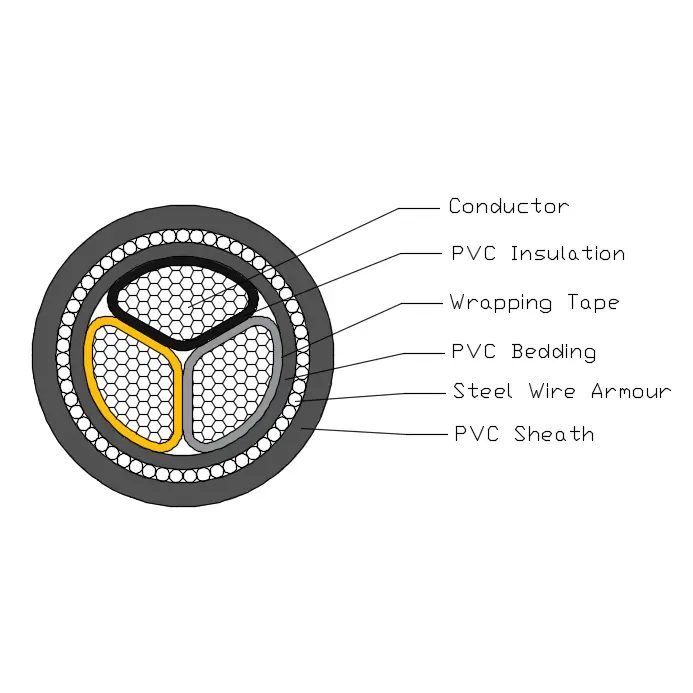

उत्पादन संरचना

Bs 6346 Power Cable

BS 6346 पावर केबल T1R कपर कन्डक्टर, PVC इन्सुलेशन, PVC बेडिंग, स्टिल-वेयर आर्मर र PVC म्यान मिलेर बनेको छ।

कन्डक्टर: ठोस कपर वा एल्युमिनियम कन्डक्टर, गोलाकार वा आकारको, कक्षा 2 देखि BS EN 60228 सम्म।

इन्सुलेशन: BS 7655-1.3 अनुसार PVC प्रकार GP8

कोर रङ: १ कोर: बोर्न वा नीलो

२ कोर: जन्मेको, नीलो

3 कोर: जन्मेको, कालो, खैरो

4 कोर: नीलो, जन्मिएको, कालो, खैरो

5 कोर: हरियो/पहेंलो, नीलो, जन्मिएको, कालो, खैरो

५ coes भन्दा माथि: कालो संख्या भएको सेतो कोर

ओछ्यान: ओछ्यानलाई केबलको अपरेटिङ तापक्रमसँग मेल खाने LSOH पोलिमेरिक सामग्री निकालिएको हुनुपर्छ।

स्टील-तार आर्मर: एकल कोर केबल: एल्युमिनियम तार आर्मर

बहु कोर केबल: इस्पात तार आर्मर

बाहिरी म्यान: म्यान BS 7655 मा निर्दिष्ट PVC प्रकार TM1 सामग्री बाहिर निकालिएको हुनुपर्छ।

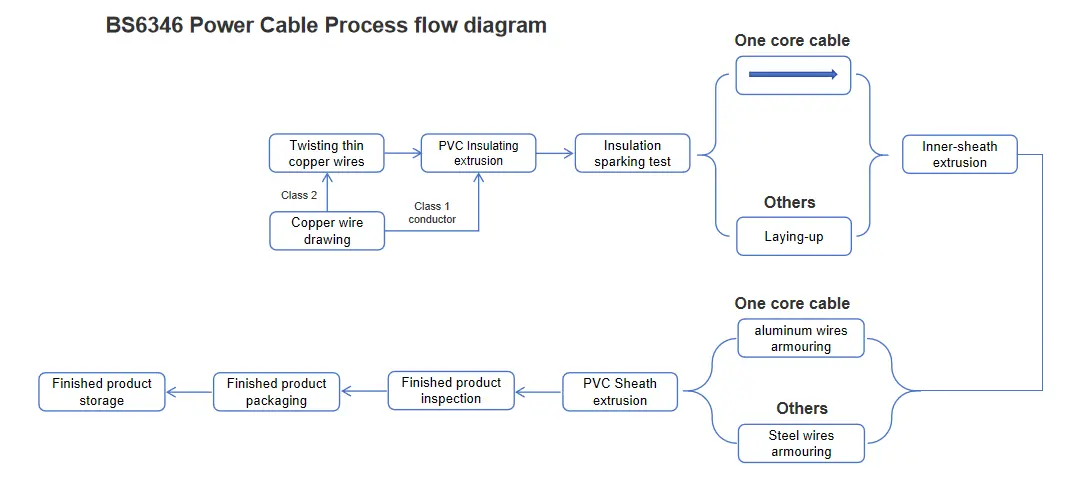

प्रक्रिया प्रवाह रेखाचित्र

Bs 6346 Power Cable

प्रदर्शन प्यारामिटर

मूल्याङ्कन भोल्टेज: 600/1000kV

परीक्षण भोल्टेज: 5 मिनेटको लागि 3.5kV कुनै ब्रेकडाउन भएको छैन

काम गर्ने तापमान: ० डिग्री सेल्सियस देखि + ६० डिग्री सेल्सियस

सर्ट सर्किट तापमान: +160 ºC

न्यूनतम झुकाउने त्रिज्या: 12*OD;

ज्वाला-प्रतिरोधक: BS EN 60332-1-2

उत्पादन र निरीक्षण उपकरण

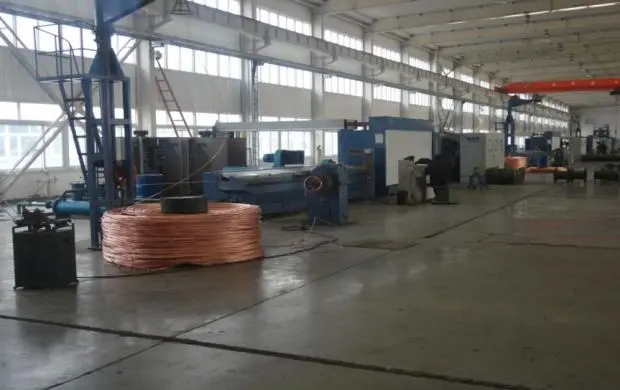

रेखाचित्र मेसिन

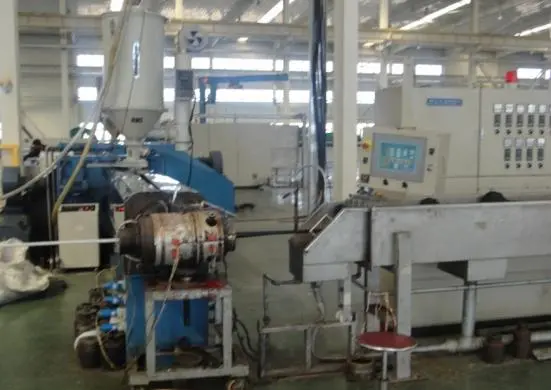

इन्सुलेशन extruder

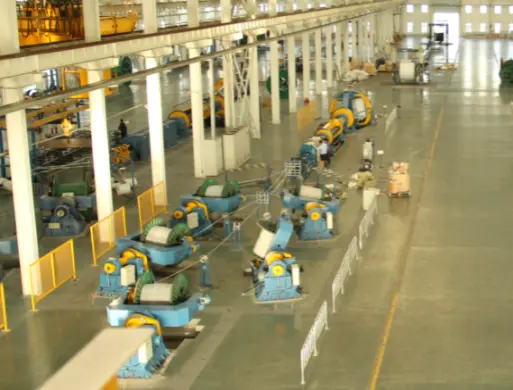

केबल-पूर्व

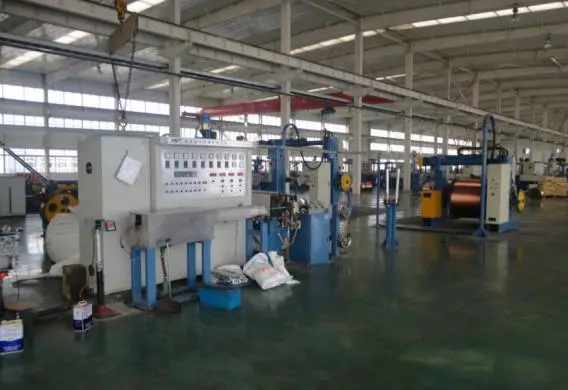

म्यान extruder

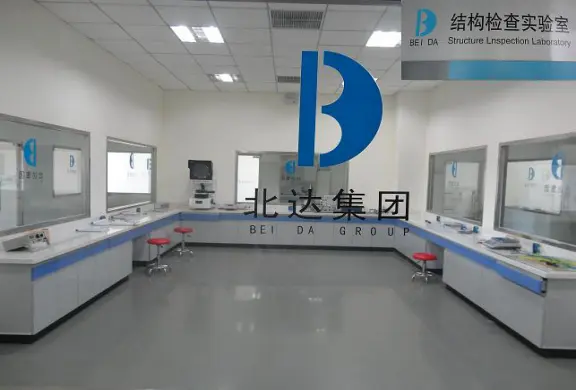

संरचनात्मक र विद्युत प्रदर्शन प्रयोगशाला

गर्मी बुढ्यौली कक्ष

एम्पीयरमा वर्तमान बोक्ने क्षमता (A)

मूल्याङ्कन गरिएको भोल्टेज 0.6/1kV PVC इन्सुलेशन पावर केबल एम्पीयरमा वर्तमान-बहन क्षमता (A) परिवेश तापमान: हावामा: 40℃, जमीनमा: 25℃ कन्डक्टर तापमान: 70℃ माटो थर्मल प्रतिरोध गुणांक：1.0kW
मूल्याङ्कन गरिएको भोल्टेज 0.6/1kV PVC इन्सुलेशन पावर केबल एम्पीयरमा वर्तमान-बहन क्षमता (A) परिवेश तापमान: हावामा: 40℃, जमीनमा: 25℃ कन्डक्टर तापमान: 70℃ माटो थर्मल प्रतिरोध गुणांक：1.0kW
टाइप गर्नुहोस्	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
कोर को संख्या	एकल कोर				बहु कोर
क्रस-सेक्शन क्षेत्र, मिमी²	हावामा		जमिनमा		हावामा		जमिनमा
क्रस-सेक्शन क्षेत्र, मिमी²	कु	अल	कु	अल	कु	अल	कु	अल
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
नोट: सिंगल-कोर केबलहरूको आर्मर गैर-चुम्बकीय सामग्रीबाट बनेको छ।
