XLPE इन्सुलेटेड PVC म्यान गरिएको गैर-आर्मर्ड MV केबल

सन् १९८९ मा स्थापना भएदेखि नै बेइडा समूह चीनमा पावर केबलको क्षेत्रमा वर्षौंको उद्योग संचय र उत्कृष्ट प्रविधिको आधारमा बेन्चमार्क निर्माता बनेको छ। गहिरो आर एन्ड डी क्षमता र समृद्ध उद्योग अनुभव भएको कम्पनीको रूपमा, हाम्रो XLPE इन्सुलेटेड PVC म्यान नन-आर्मर्ड MV केबलहरू शहरी पावर ग्रिडहरू, औद्योगिक र खानी उद्यमहरू र उच्च स्थायित्व र उच्च दक्षताका लागि उच्च वृद्धि भवनहरूमा व्यापक रूपमा प्रयोग गरिन्छ। कडा गुणस्तर नियन्त्रण प्रणाली र Tsinghua विश्वविद्यालय, Nankai विश्वविद्यालय र अन्य आधिकारिक एकाइहरु संग दीर्घकालीन सहयोग संग, हाम्रो उत्पादनहरु उच्च बजार द्वारा मान्यता प्राप्त भएको छ, सुरक्षित र भरपर्दो पावर प्रसारण समाधान संग ग्राहकहरु प्रदान।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Tianjin Beida एक चीन XLPE इन्सुलेटेड PVC म्यान नन-आर्मर्ड MV केबल निर्माता र आपूर्तिकर्ता हो। यी केबलहरू पावर प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ। यसले शहरी पावर ग्रिडहरू, औद्योगिक र खानी उद्यमहरू र अग्लो भवनहरूको "शक्ति धमनी" को रूपमा काम गर्दछ, र यसले सबस्टेशनहरूबाट विभिन्न पावर टर्मिनलहरूमा 10,35 केभी उच्च-भोल्टेज बिजुली प्रसारण गर्न सक्छ।

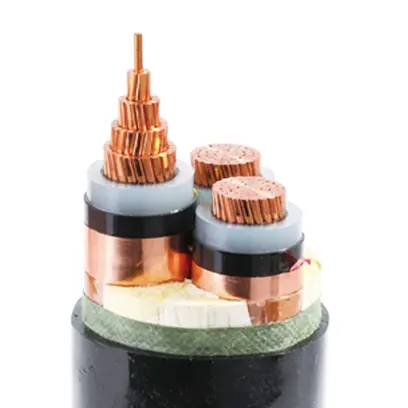

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

मध्यम भोल्टेज केबलहरूको चयन

1. भोल्टेज स्तर अनुसार चयन गर्नुहोस्, सामान्यतया प्रयोग हुने केबल स्तर 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV；26/35 kV हो

2. उपकरणको शक्ति वा वर्तमान प्रसारण अनुसार चयन गर्नुहोस्, उपकरणको शक्ति अनुसार उपकरणले प्रयोग गर्न आवश्यक वर्तमान गणना गर्नुहोस्, र त्यसपछि केबल एम्प्यासिटी तालिका अनुसार चयन गर्नुहोस्। थप रूपमा, केबलको लम्बाइ प्रयोग गरेर केबलको भोल्टेज ड्रप गणना गर्न आवश्यक छ, र भोल्टेज ड्रप 5% भन्दा बढी हुन सक्दैन।

केबल प्रकार	संरचनात्मक सुविधाहरू	आवेदन परिदृश्यहरू	निषेधित दृश्य
XLPE इन्सुलेटेड PVC म्यान गरिएको अन-आर्मर्ड MV केबल	निशस्त्र, हल्का र लचिलो	भित्री, सुरुङ, केबल खाडल, पाइप बिछ्याउने	ठूला मेकानिकल बलहरू सामना गर्न सक्दैन, ढुङ्गा क्षेत्रमा सीधा गाड्नु हुँदैन

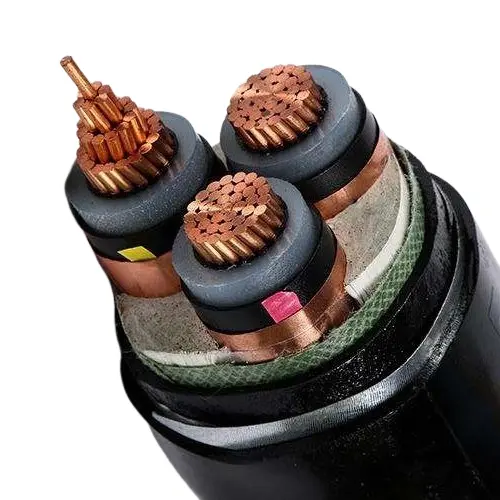

XLPE इन्सुलेटेड PVC म्यान STA MV केबल	स्टील टेप आर्मरिंग	बलियो कम्प्रेसन प्रतिरोध भएको क्षेत्रहरू, सीधा भूमिगत गाडिएको र मेकानिकल क्षतिको लागि संवेदनशील	उच्च ड्रप संग ठाडो बिछाने को लागी उपयुक्त छैन (स्लिप गर्न सजिलो)
XLPE इन्सुलेटेड PVC म्यान SWA MV केबल	राम्रो इस्पात तार आर्मर, उच्च तन्य शक्ति	उच्च ड्रप अवस्थाहरू (जस्तै शाफ्टहरू), खानहरू, पानीमुनि	उच्च लागत, सामान्यतया यो मोडेल बिना जमीन मा राखिएको
LSZH MV CALBES	हलोजन मुक्त, कम धुवाँ, ज्वाला retardant	अग्लो भवनहरू, सबवे, अस्पतालहरू र उच्च आगो सुरक्षा आवश्यकताहरू भएका अन्य ठाउँहरू	-

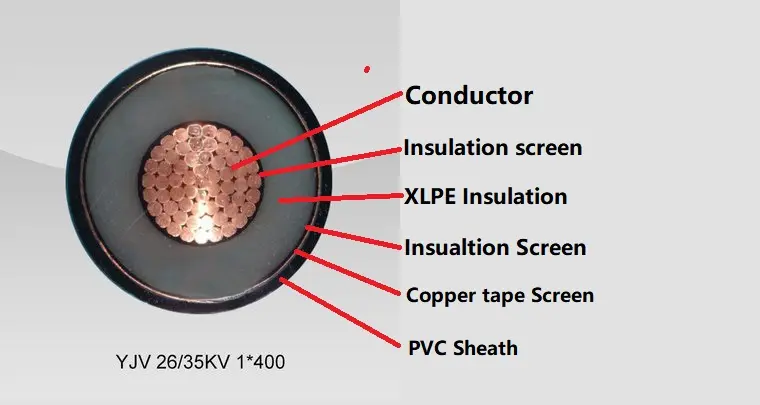

उत्पादन संरचना

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE इन्सुलेटेड PVC Sheathed Non-armed MV केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC र्यापिङ टेप स्टिल-टेप आर्मर र PVC म्यान मिलेर बनेको छ।

कन्डक्टर: कपर वा एल्युमिनियम कन्डक्टर, गोलो स्ट्यान्ड वा आकारको, कक्षा 2 देखि IEC 60228

र GB/T 3956-2008।

इन्सुलेशन: XLPE इन्सुलेट ， इन्सुलेशन मोटाई, सामग्री गुण IEC 60502-2 र GB/T 12706.2 ， GB/T 12706.3 अनुसार हुनुपर्छ।

कन्डक्टर शिल्ड: कन्डक्टर शिल्ड एक्सट्रुडेड सेमीकन्डक्टिभ ननमेटेलिक सामग्रीबाट बनेको हुनुपर्छ, र एक्सट्रुडेड सेमीकन्डक्टिभ सामग्री इन्सुलेशनसँग नजिक हुनुपर्छ।

इन्सुलेशन शील्ड: इन्सुलेशन शिल्ड गैर-धातु अर्धचालक तह र धातु तहबाट बनेको हुनुपर्छ। प्रत्येक इन्सुलेटेड तार कोर सीधा गैर-धातु अर्धचालक तहको साथ इन्सुलेटेड तार कोर वा पिलयोग्यसँग जोडिएको हुनुपर्छ। त्यसपछि, धातु ढाल तह गैर-धातु अर्धचालक तह बाहिर ओभरल्याप गरिनेछ, र IEC 60502-2, GB/T 12706.2 र GB/T 12706.3 को आवश्यकताहरू पूरा गरिनेछ।

बाहिरी म्यान: PVC म्यान म्यान मोटाई, सामग्री गुण IEC 60502.2 र GB/T 12706 अनुसार हुनुपर्छ।

ज्वाला-प्रतिरोधी केबल: ज्वाला-प्रतिरोधी PVC बाहिरी म्यान सामग्री प्रयोग गरिनेछ। ज्वाला retardant ग्रेड तीन कोटि मा वर्गीकृत गर्न सकिन्छ: गुच्छा A, B, र C।

प्रदर्शन प्यारामिटर

मूल्याङ्कन भोल्टेज: 3.6/6 kV देखि 18/30 kV; 26/35 kV

परीक्षण भोल्टेज: पावर फ्रिक्वेन्सी परीक्षण भोल्टेज 3.5U0 हुनेछ, र परीक्षण ब्रेकडाउन बिना 5 मिनेटको लागि सञ्चालन गरिनेछ।

मूल्याङ्कन भोल्टेज U0/U	अधिकतम भोल्टेज उम	परीक्षण भोल्टेज KV
३.६/६	7.2	12.5
६/१०	12	21
८.७/१५	17.5	30.5
१२/२०	24	42
18/30	36	63
२६/३५	42	90.5

कन्डक्टरको अधिकतम परिचालन तापमान: 90 डिग्री सेल्सियस

सर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन मोटाई:

मूल्याङ्कन भोल्टेज U0/U	इन्सुलेशन मोटाई:
३.६/६	2.5
६/१०	3.4
८.७/१५	4.5
१२/२०	5.5
18/30	8.0
२६/३५	10.5

केबल व्यापक परीक्षण, गुणस्तर आश्वासन चिन्ता मुक्त!

नियमित परीक्षणमा, कन्डक्टर DC प्रतिरोध, AC भोल्टेज र आंशिक डिस्चार्ज उत्कृष्ट कार्यसम्पादन सुनिश्चित गर्न राष्ट्रिय मापदण्ड र IEC मापदण्ड अनुसार कडाईका साथ हुन्छ। नमूना परीक्षणमा, कन्डक्टर संरचना, इन्सुलेशन म्यान साइज र थर्मल लम्बाइ मानकसम्म छ, र गुणस्तर भरपर्दो छ। इन्सुलेशन म्यानको मेकानिकल र भौतिक गुणहरू, विद्युतीय गुणहरू, र एकल र बन्डल गरिएको ज्वाला retardant परीक्षणहरू, सबै GB/T र IEC मापदण्डहरू अनुरूप, तपाईंको केबल सुरक्षा एस्कर्टको लागि टाइप परीक्षण अधिक व्यापक छ!

उत्पादन स्थापना अवस्था:

XLPE इन्सुलेटेड PVC म्यान गरिएको गैर-आर्मर्ड MV केबल, स्थापना परिवेश तापमान 0º भन्दा कम हुनु हुँदैन।

स्थापना गर्दा केबलको न्यूनतम मोड त्रिज्या

परियोजना	एकल कोर केबल		बहु-कोर केबल
परियोजना	निशस्त्र	बख्तरबंद	निशस्त्र	बख्तरबंद
स्थापना गर्दा केबलको न्यूनतम मोड त्रिज्या	20D	15D	15D	12D
जडान बक्स र समाप्ति नजिक केबलहरूको न्यूनतम झुकाउने त्रिज्या	15D	12D	12D	10D
नोट: D केबल बाहिरी व्यास हो

सुरक्षित, थप कुशल पावर ट्रान्समिशनको लागि अहिले नै किन्नुहोस्

क्रस-लिंक गरिएको पोलिथिलीन इन्सुलेटेड पीवीसी म्यान गरिएको अनर्मर्ड पावर केबलको छनोट उच्च गुणस्तरको प्रतिबद्धता मात्र होइन, तर दीर्घकालीन स्थिर सञ्चालनको ग्यारेन्टी पनि हो। यस केबलको स्थायित्व, कम मर्मत लागत र उच्च प्रसारण दक्षताले उद्यमहरूमा पर्याप्त लागत बचत ल्याउन सक्छ र पावर प्रणालीको समग्र दक्षतामा उल्लेखनीय सुधार गर्न सक्छ। केबलको दीर्घकालीन प्रयोगले पावर विफलताको कारणले गर्दा मर्मत र प्रतिस्थापन लागतलाई धेरै कम गर्न सक्छ, यसरी उद्यमहरूको लागि लगानीमा उच्च प्रतिफल प्रदान गर्दछ।
