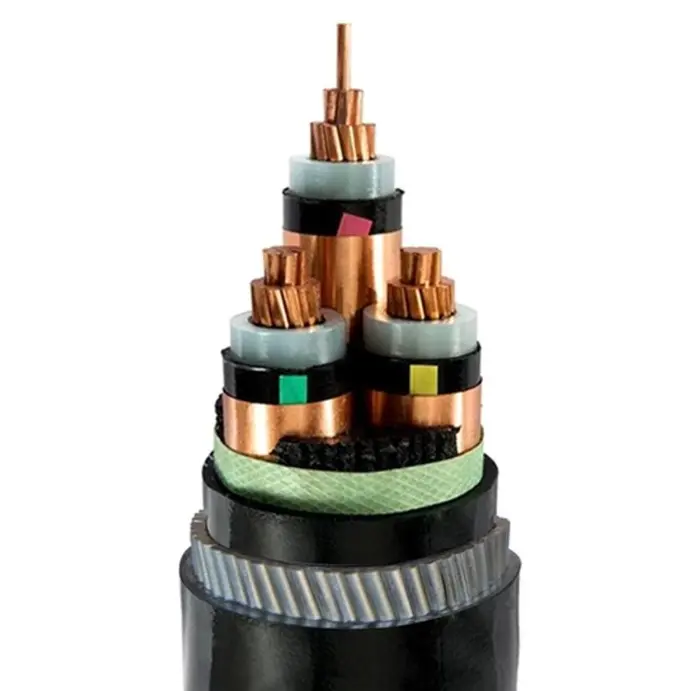

XLPE इन्सुलेटेड PVC म्यान SWA MV केबल

तपाईंले XLPE इन्सुलेटेड PVC Sheathed SWA MV केबलको निर्माता र आपूर्तिकर्ताको रूपमा Beida Group रोज्न सक्नुहुन्छ। तिनीहरूको इस्पात तार आर्मर सुरक्षाको कारण, केबलमा बलियो तन्य शक्ति र बाह्य मेकानिकल बलहरूको राम्रो प्रतिरोधको मुख्य फाइदाहरू छन्। तिनीहरू तन्यता बल चाहिने परिदृश्यहरूको लागि उपयुक्त छन्, जस्तै उच्च ड्रप हाइट्स र ठाडो स्थापनाहरू। यी केबलहरू प्रसारण र वितरण नेटवर्क वा औद्योगिक स्थापनाहरूमा विद्युत प्रसारणको लागि लागू हुन्छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Beida Group सँग XLPE इन्सुलेटेड PVC Sheathed SWA MV केबल प्रस्ताव गर्ने ३० वर्षभन्दा बढी अनुभव छ, हामी अनुकूलित सेवाहरू प्रदान गर्दै तपाईंको निर्माता र आपूर्तिकर्ता हुन सक्छौं।

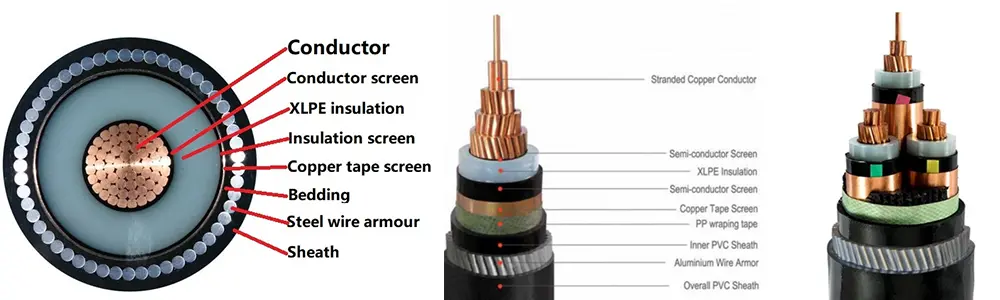

उत्पादन संरचना

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE इन्सुलेटेड PVC Sheathed SWA MV केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC र्यापिङ टेप स्टिल तार आर्मर र PVC म्यान मिलेर बनेको छ।

कन्डक्टर: कपर वा एल्युमिनियम कन्डक्टर, गोलो स्ट्यान्ड वा आकारको, कक्षा 2 देखि IEC 60228

र GB/T 3956-2008।

इन्सुलेशन: क्रस-लिङ्क्ड पोलिथीन इन्सुलेशन，इन्सुलेशन मोटाई, सामग्री गुण IEC 60502-2 र GB/T 12706.2，GB/T 12706.3 अनुसार हुनुपर्छ।

कन्डक्टर शिल्डिङ: कन्डक्टर शिल्डिङ एक्सट्रुडेड अर्धचालक गैर-धातु सामग्रीबाट बनेको हुनुपर्छ, जसलाई इन्सुलेशनसँग जोडिएको हुनुपर्छ।

इन्सुलेशन शिल्डिङ: इन्सुलेशन सिल्डिङमा गैर-धातु अर्धचालक तह र धातु तहको संयोजन हुनुपर्छ। प्रत्येक इन्सुलेटेड तार कोरलाई गैर-धातुको अर्धचालक तहको साथ सीधै बाहिर निकाल्नु पर्छ जुन इन्सुलेटेड तार कोरमा कडा रूपमा बाँधिएको छ वा खोल्न सकिन्छ। त्यसपछि, धातुको ढालको तह ओभरल्याप गरी गैर-धातु अर्धचालक तहको वरिपरि बेर्नु पर्छ, र यसले IEC 60502-2, GB/T 12706.2, र GB/T 12706.3 को प्रावधानहरूको पालना गर्नुपर्छ। भित्री आवरणहरू: भित्री आवरणहरू बाहिर निकालिनेछ। सामग्रीहरू केबलको सञ्चालन तापक्रमको लागि उपयुक्त र इन्सुलेट सामग्रीसँग मिल्दो हुनुपर्छ।

स्टिल तारहरू आर्मर: मल्टिकोर केबलहरूमा, कवचलाई पालना गर्ने स्टिल तारहरूमा भित्री आवरणमा लगाइन्छ। a.c. मा प्रयोगको लागि एकल कोर केबलहरू प्रणालीहरू गैर-चुम्बकीय इस्पात तारहरू समावेश हुनुपर्छ।

बाहिरी म्यान: PVC म्यान, म्यान मोटाई, सामग्री गुण IEC 60502.2 र GB/T 12706 अनुसार हुनुपर्छ।

ज्वाला-प्रतिरोधी केबल: ज्वाला-प्रतिरोधी PVC बाहिरी म्यान सामग्री प्रयोग गरिनेछ। ज्वाला retardant ग्रेड तीन कोटि मा वर्गीकृत गर्न सकिन्छ: गुच्छा A, B, र C।

प्रदर्शन प्यारामिटर

मूल्याङ्कन गरिएको भोल्टेज: 3.6/6 kV देखि 18/30 kV；26/35 kV

परीक्षण भोल्टेज: पावर फ्रिक्वेन्सी परीक्षण भोल्टेज 3.5U0 हुनुपर्छ, र परीक्षण कुनै पनि ब्रेकडाउन बिना 5 मिनेटको लागि अन्तिम हुनुपर्छ।

मूल्याङ्कन भोल्टेज U0/U	अधिकतम भोल्टेज उम	परीक्षण भोल्टेज KV
३.६/६	7.2	12.5
६/१०	12	21
८.७/१५	17.5	30.5
१२/२०	24	42
18/30	36	63
२६/३५	42	90.5

कन्डक्टरको अधिकतम परिचालन तापमान: 90 डिग्री सेल्सियस

सर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन मोटाई:

मूल्याङ्कन भोल्टेज U0/U	इन्सुलेशन मोटाई:
३.६/६	2.5
६/१०	3.4
८.७/१५	4.5
१२/२०	5.5
18/30	8.0
२६/३५	10.5

स्टिल तार बख्तरबंद (YJV32, CU/XLPE/PVC/SWA/PVC) र स्टील टेप बख्तरबंद (YJV22, CU/XLPE/PVC/STA/PVC) मध्यम भोल्टेज पावर केबलहरू बीचको तुलना

परियोजना	राम्रो इस्पात तार आर्मर	डबल स्टील टेप आर्मर (ग्याप र्यापिङ)	मूल भिन्नता
कोर मेकानिकल गुणहरू	उत्कृष्ट तन्य शक्ति, मध्यम कम्प्रेसिभ शक्ति, र राम्रो लचिलोपन	उच्च कम्प्रेसिभ बल, कम तन्य शक्ति, र औसत झुकाउने प्रदर्शन	इस्पात तार बख्तरबंद पावर केबलहरू उच्च तन्य शक्ति छ; स्टील टेप बख्तरबंद पावर केबलहरूमा उत्कृष्ट कम्प्रेसिभ बल हुन्छ
बिछ्याउने विधि	ठाडो, उच्च ड्रप, पानीमुनि, ओभरहेड, ठूलो स्प्यान	प्रत्यक्ष दफन, नाली, सुरुङ (कम तन्य वातावरण)
संरक्षण को ध्यान	यो तन्य क्षति र प्रभाव प्रतिरोधी छ, र राम्रो नमी र जंग प्रतिरोध छ	भारी दबाबको प्रतिरोधी, धारिलो वस्तुहरू द्वारा पंचर, र मुसाले टोक्ने	YJV32 गतिशील लोडहरूको लागि उपयुक्त छ, जबकि YJV22 स्थिर लोडहरूको लागि उपयुक्त छ
प्रक्रिया र लागत	राम्रो इस्पात तार आर्मर को प्रक्रिया जटिल छ, सामाग्री लागत उच्च छ, र समग्र मूल्य पनि उच्च छ	स्टील टेप आर्मर प्रविधि परिपक्व र अपेक्षाकृत कम लागत छ	जब बजेट सीमित हुन्छ र कुनै तन्य माग हुँदैन, YJV22 लाई प्राथमिकता दिइन्छ
झुकाव त्रिज्या	तुलनात्मक रूपमा सानो (स्टील तार तारहरूको राम्रो लचिलोपनको कारण)	तुलनात्मक रूपमा ठुलो (स्टील टेप र्यापिङ वार्पिङको सम्भावना हुन्छ)	YJV32 सीमित ठाउँहरूमा बिछ्याउनको लागि अधिक अनुकूलनीय छ

चयन सुझाव:

1. यदि परिदृश्यमा मुख्य रूपमा दबाबको सामना गर्ने (जस्तै प्रत्यक्ष गाड्ने, भूमिगत उपयोगिता सुरुङहरू) समावेश छ र त्यहाँ कुनै महत्त्वपूर्ण तन्य बल वा उच्च ड्रप उचाइ छैन भने, यसको उच्च लागत प्रभावको लागि स्टिल टेप आर्मर (YJV22, CU/XLPE/PVC/STA/PVC) सिफारिस गरिन्छ।

2. यदि ठाडो बिछ्याउने, ठूलो स्प्यान, पानीमुनि वा उच्च ड्रप उचाइ समावेश छ, र अक्षीय तन्य बल सामना गर्न आवश्यक छ भने, दीर्घकालीन परिचालन सुरक्षा सुनिश्चित गर्न स्टिल तार आर्मर (YJV32, CU/XLPE/PVC/SWA/PVC) लाई प्राथमिकता दिनुपर्छ।

3. दुबैले मध्यम-भोल्टेज प्रणालीको भोल्टेज स्तर, कन्डक्टर क्रस-सेक्शन, र बिछाउने वातावरणको सुरक्षा आवश्यकताहरूसँग मिल्नुपर्छ (विशेष आवश्यकताहरू जस्तै क्षरण प्रतिरोध र ज्वाला रिटार्डन्सी थप रूपमा अनुकूलित गर्न सकिन्छ)।
