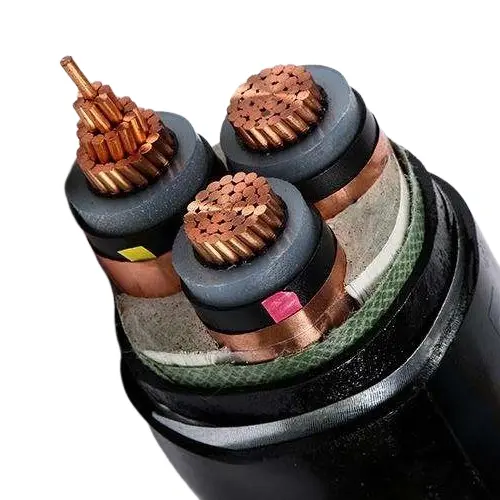

XLPE इन्सुलेटेड PVC म्यान STA MV केबल

यो XLPE इन्सुलेटेड PVC Sheathed STA MV केबल पेशेवर आपूर्तिकर्ता, Beida द्वारा प्रदान गरिएको, इन्सुलेशन सामग्रीको रूपमा क्रस-लिंक गरिएको पोलिथिलीन (XLPE) को प्रयोग गर्दछ, जसमा उत्कृष्ट विद्युतीय गुणहरू, तातो प्रतिरोध, र बुढ्यौली प्रतिरोध छ। एक polyvinyl क्लोराइड (PVC) बाहिरी म्यान संग संयुक्त, यसले थप नमी, रासायनिक जंग, र शारीरिक घर्षण विरुद्ध सुरक्षा बढाउँछ। स्टिल टेप आर्मर लेयरले केबललाई उच्च कम्प्रेसिभ र प्रभाव प्रतिरोधको साथ प्रदान गर्दछ, यसलाई विभिन्न बिछाउने वातावरणहरू जस्तै प्रत्यक्ष गाड्ने, सुरुङहरू, र पाइपलाइनहरूमा अनुकूलन गर्न सक्षम पार्छ। यो विशेष गरी स्थापना विधिहरूको लागि उपयुक्त छ जसलाई अतिरिक्त कन्ड्युट सुरक्षा आवश्यक पर्दैन र सीधा भूमिगत गाड्न सकिन्छ।

भोल्टेज स्तरहरूको सन्दर्भमा, उत्पादनहरूले 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, र 26/35KV जस्ता धेरै सामान्य रूपमा प्रयोग हुने विशिष्टताहरू कभर गर्दछ, जसले विभिन्न मध्यम-भोल्टेज पावर ट्रान्समिशन र वितरणको आवश्यकताहरू पूरा गर्न सक्छ। केबल संरचनाको डिजाइन कडा छ, सान्दर्भिक राष्ट्रिय मापदण्डहरूको पालना गर्दछ, र राम्रो दीर्घकालीन परिचालन स्थिरता र सुरक्षा मार्जिन छ।

आवेदनहरू:

क्रस-लिंक गरिएको पोलिथिलीन इन्सुलेटेड, पीवीसी म्यान, स्टिल-टेप आर्मर्ड पावर केबलहरू मुख्यतया शहरी पावर वितरण, ग्रामीण पावर ग्रिड, खनन शक्ति, र रेल ट्रान्जिट प्रणालीहरूमा तिनीहरूको स्टील टेप सुरक्षाको कारण प्रयोग गरिन्छ। तिनीहरू सबस्टेशनहरू, वितरण क्याबिनेटहरू, ट्रान्सफर्मरहरू, र जेनेरेटरहरू जस्ता उपकरणहरू जडान गर्न प्रयोग गरिन्छ। यस प्रकारको केबल बिजुली वितरण नेटवर्क वा औद्योगिक प्रतिष्ठानहरूमा विद्युत प्रसारणको लागि उपयुक्त छ। यसलाई सिधै भूमिगत गाड्न सकिन्छ वा केबल खाडलहरू वा केबल ट्रेहरूमा स्थापना गर्न सकिन्छ। केबलले निश्चित दबाबको सामना गर्न सक्छ तर तन्य बल होइन।

उत्पादन संरचना

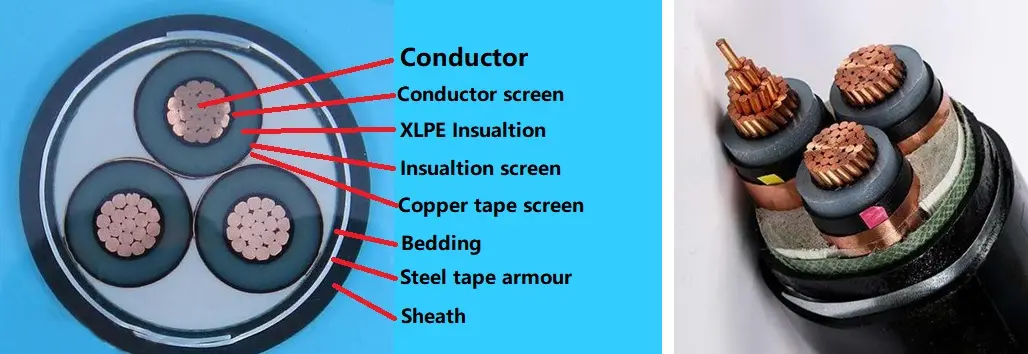

XLPE इन्सुलेटेड PVC Sheathed STA MV केबल T1R कपर कन्डक्टर, XLPE इन्सुलेशन, PVC र्यापिङ टेप स्टिल-टेप आर्मर र PVC म्यान मिलेर बनेको छ।

कन्डक्टर: कपर वा एल्युमिनियम कन्डक्टर, गोलो स्ट्यान्ड वा आकारको, कक्षा 2 देखि IEC 60228

र GB/T 3956-2008।

इन्सुलेशन: क्रस-लिङ्क्ड पोलिथीन इन्सुलेशन，इन्सुलेशन मोटाई, सामग्री गुण IEC 60502-2 र GB/T 12706.2，GB/T 12706.3 अनुसार हुनुपर्छ।

कन्डक्टर शिल्डिङ: कन्डक्टर शिल्डिङ एक्सट्रुडेड सेमी-कंडक्टिभ गैर-धातु सामग्रीबाट बनाइएको हुनुपर्छ, र एक्सट्रुडेड सेमी-कन्डक्टिभ सामग्रीलाई इन्सुलेशनसँग जोडिएको हुनुपर्छ।

इन्सुलेशन शिल्डिंग: इन्सुलेशन शिल्ड गैर-धातु अर्ध-वाहक तह र एक धातु तहको संयोजनबाट बनेको हुनुपर्छ। एक गैर-धातु अर्ध-संवाहक तह जुन इन्सुलेशन कोरमा कडा रूपमा बाँधिएको छ वा छिलाउन सकिन्छ प्रत्येक इन्सुलेटेड कोरमा सीधा बाहिर निकाल्नु पर्छ। त्यसपछि, गैर-धातु अर्ध-वाहक तह वरिपरि एक धातु ढाल तह बेर्नु पर्छ। यसले IEC 60502-2, GB/T 12706.2, र GB/T 12706.3 को प्रावधानहरूको पालना गर्नुपर्छ।

भित्री आवरणहरू: भित्री आवरणहरू बाहिर निकालिनुपर्छ। सामग्रीहरू केबलको सञ्चालन तापक्रमको लागि उपयुक्त र इन्सुलेट सामग्रीसँग मिल्दो हुनुपर्छ।

स्टिल-टेप आर्मर: मल्टिकोर केबलहरूमा, आर्मरलाई डबल स्टिल ट्यापको पालना गर्ने भित्री आवरणमा लगाइन्छ। a.c. मा प्रयोगको लागि एकल कोर केबलहरू प्रणालीहरू गैर-चुम्बकीय इस्पात टेप समावेश हुनुपर्छ।

बाहिरी म्यान: PVC म्यान, म्यान मोटाई, सामग्री गुण IEC 60502.2 र GB/T 12706 अनुसार हुनुपर्छ।

ज्वाला-प्रतिरोधी केबल: ज्वाला-प्रतिरोधी PVC बाहिरी म्यान सामग्री प्रयोग गरिनेछ। ज्वाला retardant ग्रेड तीन कोटि मा वर्गीकृत गर्न सकिन्छ: गुच्छा A, B, र C।

प्रदर्शन प्यारामिटर

मूल्याङ्कन भोल्टेज: 3.6/6 kV देखि 18/30 kV; 26/35 kV

परीक्षण भोल्टेज: पावर फ्रिक्वेन्सी परीक्षण भोल्टेज 3.5U0 हुनुपर्छ, र परीक्षण ब्रेकडाउन बिना 5 मिनेटको लागि अन्तिम हुनुपर्छ।

कन्डक्टरको अधिकतम परिचालन तापमान: 90 डिग्री सेल्सियस

सर्ट सर्किट तापमान: +250 ºC

इन्सुलेशन मोटाई:

केबल परीक्षण

नियमित केबल परीक्षणहरूमा निम्न समावेश छन्: 1) GB/T 3956-2008 र IEC 60228 को आवश्यकताहरू पूरा गर्न 20ºC मा DC प्रतिरोध आवश्यक पर्ने कन्डक्टर DC प्रतिरोध परीक्षण; 2) AC भोल्टेज परीक्षण, 5 मिनेटको लागि 3.5U0 भोल्टेजमा निरन्तर, त्यहाँ कुनै ब्रेकडाउन हुनु हुँदैन; 3) आंशिक डिस्चार्ज परीक्षण, GB/T 3048.12 अनुसार सञ्चालन गरिएको, 10pC भन्दा बढी पत्ता लगाउन सकिने डिस्चार्ज 1.73U0 भोल्टेजमा उत्पन्न हुनु हुँदैन, र परीक्षण संवेदनशीलता 10pC वा माथि पुग्नुपर्दछ।

नमूना परीक्षणहरूमा मुख्य रूपमा समावेश छ: 1) कन्डक्टर संरचना निरीक्षण, जसले GB/T 3956-2008 र IEC 60228 को आवश्यकताहरू पूरा गर्नेछ; 2) इन्सुलेशन, भित्री अस्तर, स्टिल टेप आर्मर र म्यानको संरचनात्मक आयामहरूले IEC 60502.2, GB/T 12706.2-2020 र GB/T 12706.3-2020 को आवश्यकताहरू पूरा गर्नेछन्; 3) थर्मल लम्बाइ परीक्षण, जुन GB/T 2951.21-2008 र IEC 60811-2-1 को अध्याय 9 अनुसार गरिन्छ, र नतिजाहरूले सम्बन्धित मापदण्डहरूको पालना गर्नेछ।

प्रकार परीक्षणले निम्नलाई समेट्छ: इन्सुलेशन र म्यानको मेकानिकल र भौतिक गुणहरू र विद्युतीय गुणहरूले IEC 60502.2, GB/T 12706.2-2020 र GB/T 12706.3-2020 को आवश्यकताहरू पूरा गर्नुपर्छ; एकल-केबल जलाउने परीक्षणले GB/T 19666-2019 र IEC 60332 को प्रावधानहरूको पालना गर्नुपर्छ; बन्डल गरिएको ज्वाला प्रतिरोधी परीक्षणले GB/T 19666-2019 र IEC 60332 को आवश्यकताहरू पनि पूरा गर्नुपर्छ।

उत्पादन स्थापना अवस्था:

केबल स्थापना को समयमा परिवेश तापमान

क्रस-लिंक गरिएको इथिलीन इन्सुलेशन र PVC म्यान भएका पावर केबलहरूको लागि, स्थापनाको क्रममा परिवेशको तापक्रम ० डिग्री सेल्सियस भन्दा कम हुनु हुँदैन।

केबल स्थापनाको समयमा न्यूनतम झुकाउने त्रिज्या

प्याकेजिङ र डेलिभरी

प्याकेजिङ विवरण:

यो तपाईले खरिद गर्नुभएको मात्रा र आवश्यकताहरु द्वारा निर्धारण गरिन्छ। वार्ता गर्न सकिन्छ ।

पोर्ट: टियांजिन पोर्ट

वितरण: समुद्र द्वारा, एयर द्वारा, एक्सप्रेस द्वारा।
